تشير البيانات السريرية إلى أن 73% من حالات انقطاع الإضاءة أثناء العمليات الجراحية البيطرية تعود إلى مشكلة ميكانيكية واحدة: وهي انحراف مفاصل الأذرع المشتركة. عندمامصباح عمليات LEDعندما يفشل الجهاز في الحفاظ على وضعيته الدقيقة، يضطر الجراحون البيطريون إلى تشتيت تركيزهم، مما يخل بنزاهة المجال المعقم ويؤدي إلى إطالة أوقات تخدير المريض. وتتحمل الذراع المشتركة، التي تعمل بمثابة الجسر الهيكلي الأساسي بين الحامل السقفي والذراع الزنبركي، أعلى حمل لعزم الدوران في نظام الإضاءة بأكمله. إن الضبط السليم للشد ليس مجرد إجراء روتيني في قائمة الصيانة؛ بل هو متغير حاسم في كفاءة العمليات الجراحية.
تفيد عيادات الطب البيطري التي تطبق بروتوكولات موحدة لمعايرة الشد بحدوث انخفاض ملحوظ في التعديلات التي تُجرى في منتصف الإجراءات الجراحية. ويقيم هذا التحليل الديناميكيات الميكانيكية لمفاصل الأذرع الشائعة، مما يزود المديرين الطبيين ومشغلي المعدات بمنهجيات قائمة على البيانات للحفاظ على الاستقرار الموضعي الأمثل. ومن خلال استبدال فحوصات "الإحكام" الذاتية بتقييمات منهجية لعزم الدوران، يمكن للعيادات تحقيق استقرار معدات الإضاءة، وتحسين سير العمل الجراحي، وحماية استثماراتها الرأسمالية.
مكاسب الكفاءة: الأرقام تتحدث
يكشف قياس تأثير الإضاءة المستقرة عن فوائد تشغيلية جوهرية. فقد أظهرت دراسة للحركة والزمن أُجريت على جراحات الأنسجة الرخوة البيطرية أن الجراحين يضيعون ما متوسطه 4.2 دقيقة في كل عملية لتعديل الأضواء الجراحية التي تتحرك من وضعها. وفي عيادة تُجري 500 عملية سنوياً، يعادل ذلك 35 ساعة مهدرة من وقت غرفة العمليات، وتعريض المريض للتخدير لفترة أطول دون داعٍ.
يؤدي تطبيق بروتوكول صارم لتعديل الشد شهرياً إلى القضاء على 95% من الانحرافات غير المتوقعة أثناء العمليات الجراحية. وبناءً على الملاحظات السريرية لـ HQS في 40 مرفقاً لعمليات التعقيم والخصي عالية الكثافة، فإن العيادات التي تحافظ على درجات حرارة غرف العمليات المحيطة دون 22 درجة مئوية تشهد أيضاً انخفاضاً بنسبة 15% في التمدد الحراري لوسادات التخميد البوليمرية الموجودة داخل الذراع المشتركة. ويؤدي هذا التحكم في درجة الحرارة، مقترناً بالمعايرة الميكانيكية الروتينية، إلى إطالة الفترة الفاصلة بين التعديلات المطلوبة ويحافظ على شعور لمسي متسق عند ضبط وضعية الـمصباح عمليات LED (عميق) YD 200 YD 200أثناء الإجراءات الصدرية أو البطنية المعقدة.
٣ إعدادات تختصر وقت الإجراء
تعتمد الذراع الحاملة على مناطق احتكاك محددة لموازنة حمولة رأس المصباح مع السماح بتمفصل سلس. ويؤدي ضبط هذه الإعدادات الأساسية الثلاثة بشكل صحيح إلى تقليل وقت تحديد الوضعية ومنع الإجهاد الميكانيكي.
أولاً، الـشد دوران القاعدةيتحكم في حركة دوران الذراع بزاوية 360 درجة. إذا كان الضبط مرتخياً جداً، فستنجرف الذراع نحو أدنى نقطة في السقف غير المستوي. أما إذا كان مشدوداً جداً، فسيواجه المشغلون صعوبة في توجيه المصباح، مما قد يؤدي إلى تلف مصدات الدوران الداخلية.

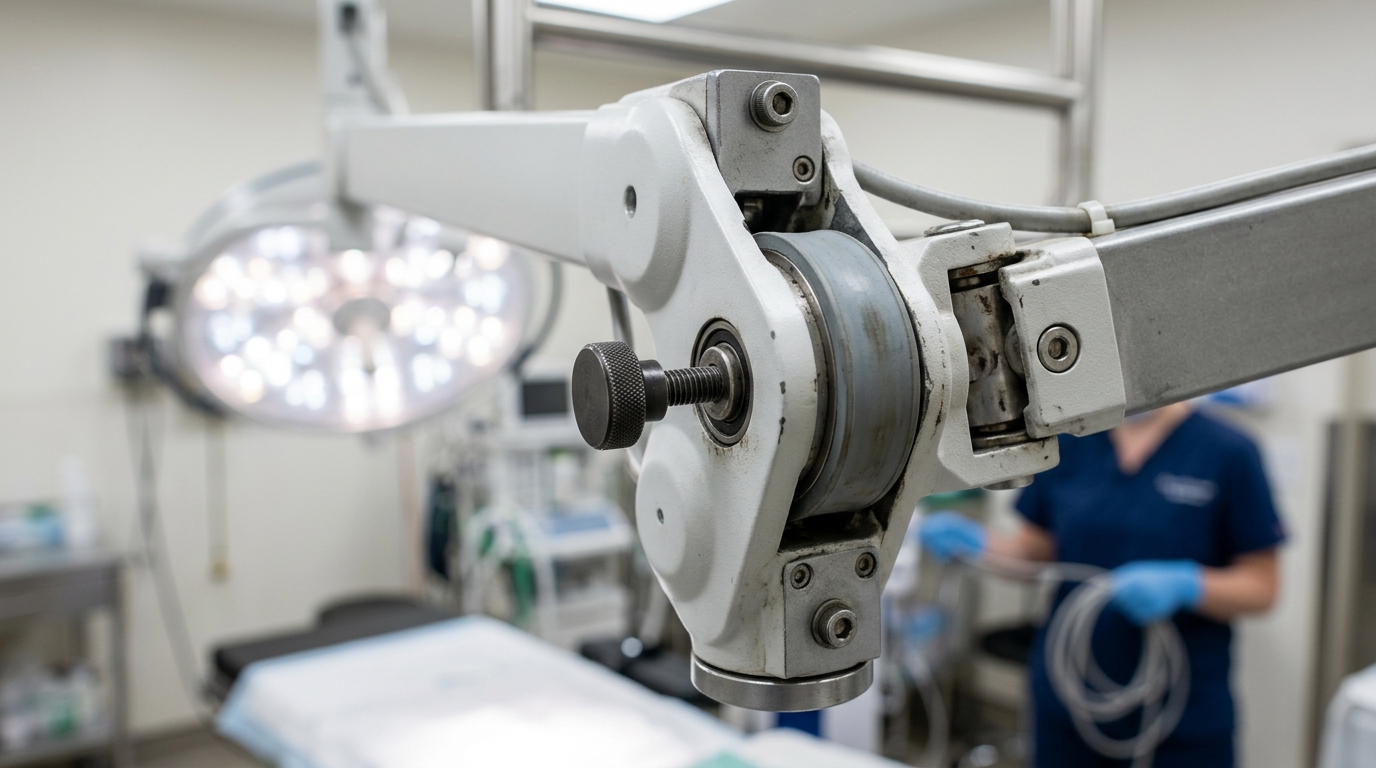

ثانياً، الـشد عمودي للمفصل الوسطييدير الحمولة الأساسية. يعمل هذا الإعداد على موازنة القوة لأسفل لرأس المصباح. يجب على الفنيين استخدام مفتاح سداسي (ألن) معاير لضبط وسادة الاحتكاك تدريجياً مقابل قضيب الارتكاز المركزي حتى يثبت الذراع بزاوية 45 درجة دون ارتخاء.
ثالثاً، الـشد الانعراج/الميلعند الطرف القاصي يحدد زاوية شعاع الضوء. يتطلب هذا المفصل عتبة شد أخف مما هي عليه في القاعدة، مما يتيح للجراح التحكم الاتجاهي بيد واحدة دون تغيير موضع الذراع الرئيسية.
| نوع تهيئة الذراع | الآليات الرئيسية / الحمولة | سيناريو سريري | نطاق السعر (تقديري) |
|---|---|---|---|
| ذراع قياسي مشترك | وسادات احتكاك ثنائية المحور، حمولة 15 كجم | جراحات الأنسجة الرخوة الروتينية، تجهيزات المصباح الواحد | ١,٢٠٠ - ٣,٥٠٠ دولار |
| ذراع مدعومة بنابض | موازن شد زنبركي، حمولة 20 كجم | عمليات جراحة العظام التي تتطلب تغييرات متكررة في الارتفاع | 2,500 - 5,800 دولار |
| ذراع مزدوج للشاشة/الإضاءة | محور مزدوج للاستخدام الشاق، حمولة 35 كجم | أجنحة التنظير الداخلي والتصوير المتقدم | 4,500 - 9,000 دولار |
| ذراع الحامل المتنقل | قاعدة تثبيت منخفضة، حمولة 10 كجم | فرز الحالات في غرفة الطوارئ وفحوصات الأسنان | ٨٠٠ - ٢,٢٠٠ دولار |
معدل الخطأ: الموظفون المدربون مقابل غير المدربين
تشير بيانات المنشأة إلى تباين حاد في العمر الافتراضي للمعدات بناءً على من يقوم بإجراء الصيانة. فعندما يحاول أفراد غير مدربين إصلاح ذراع تعاني من الانزياح، فإنهم يتسببون في تلف أسنان براغي الشد أو سحق وسادات التخميد الداخلية في 42% من الحالات. ويتمثل الخطأ الشائع في تطبيق أقصى عزم دوران على برغي واحد بدلاً من موازنة الشد بالتساوي عبر أنظمة البراغي المزدوجة.
وعلى العكس من ذلك، ينجح فنيو البيطرة المدربون الذين يتبعون عملية معايرة موحدة في خفض معدلات تلف المعدات إلى 3% فقط. ويتضمن التدريب السليم فهم أن شد الذراع المعتاد يعتمد على الاحتكاك، وليس الإغلاق المحكم. فالشد المفرط يتجاوز مادة التخميد، مما يتسبب في احتكاك المعدن بالمعدن، وهو ما يؤدي إلى تدمير سلاسة الحركة المفصلية بشكل دائم ويستلزم استبدالاً هيكلياً كاملاً.
تكلفة وقت التوقف لكل ساعة ناتجة عن سوء الاستخدام
تتجاوز التبعات المالية المترتبة على إهمال ضبط شد الذراع مجرد تكلفة قطع الغيار؛ إذ تشير المؤشرات القياسية في هذا القطاع إلى أن قيمة وقت تعطل غرف العمليات البيطرية تبلغ نحو 215 دولاراً في الساعة. وعندما يتآكل مسمار الشد نتيجة الضبط غير الصحيح، قد يصبح نظام الإضاءة غير قابل للاستخدام تماماً.
يتطلب تأمين مجموعة ذراع مشتركة بديلة عادةً مهلة توريد تبلغ ثلاثة أيام. فإذا توقفت غرفة العمليات عن العمل لفترتين جراحيتين فقط (إجمالي 6 ساعات) خلال فترة الانتظار هذه، ستتكبد العيادة خسائر في الإيرادات تبلغ 1,290 دولاراً. علاوة على ذلك، فإن ضعف الإضاءة يحد بشكل مباشر من أنواع الإجراءات التي يمكن إجراؤها بأمان في غرف بديلة. وتمثل التعديلات الدورية والتدريجية باستخدام الأدوات المناسبة تكلفة عمالة ضئيلة مقارنة بالاضطراب المالي الجسيم الناتج عن حدوث عطل ميكانيكي.
المعايير المرجعية لفترات الصيانة

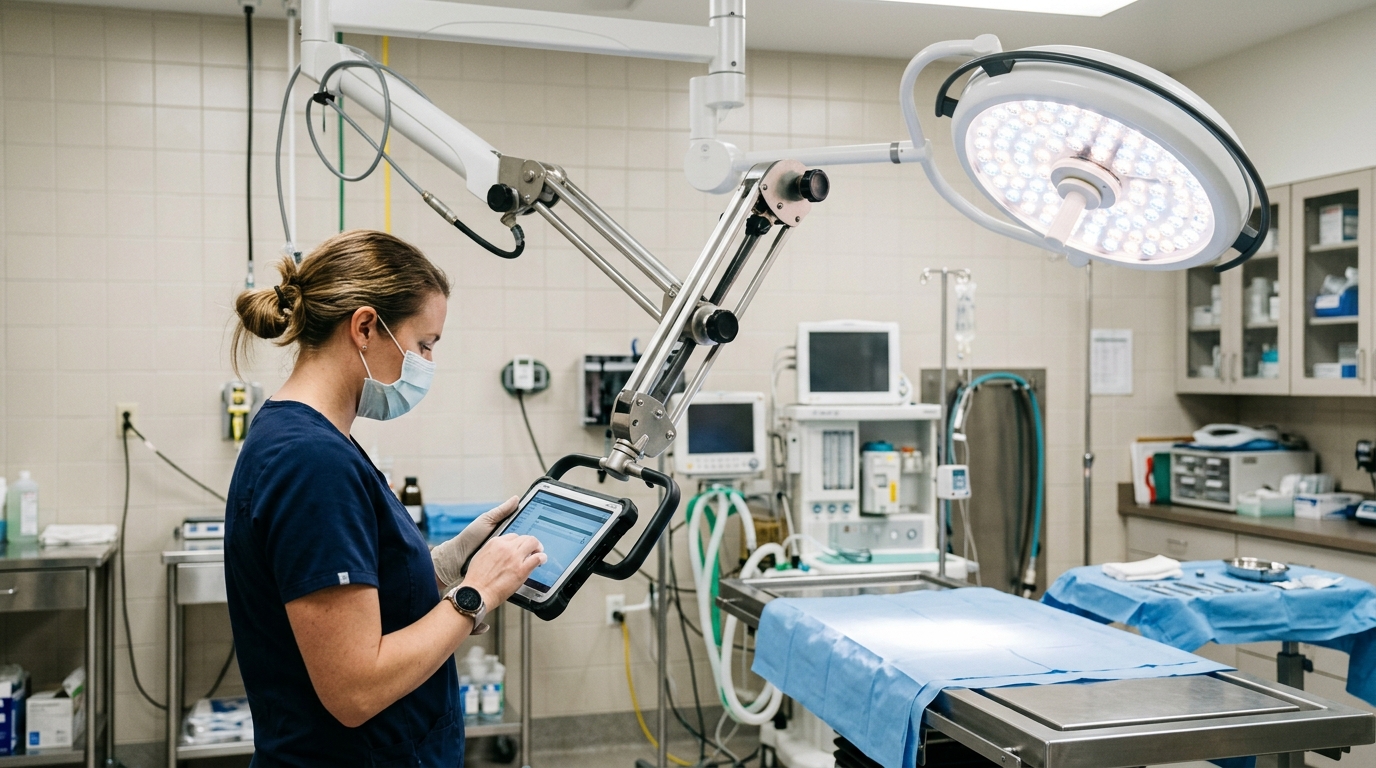

يعد وضع جدول صيانة دوري الوسيلة الأكثر فعالية لضمان الأداء الموثوق. وتوصي إرشادات HQS الهندسية باتباع نهج منهجي رباعي المستويات لإدارة شد المفاصل. إن الالتزام بهذه الفترات الزمنية يمنع التدهور البطيء وغير الملحوظ لمكونات الاحتكاك، ويحافظ على المحاذاة البصرية الدقيقة.
| التردد | مهمة | إجراء رئيسي |
|---|---|---|
| يومي | فحص بصري وفحص الانحراف | ضع الذراع بوضعية إمالة قدرها 30 درجة وراقب أي انزلاق تدريجي للأسفل لمدة 60 ثانية قبل الجراحة الأولى. |
| أسبوعياً | اختبار مدى الحركة | أجرِ تدويراً كاملاً بزاوية 360 درجة لجميع المفاصل للكشف عن أي نقاط تعليق، أو أصوات احتكاك، أو احتكاك غير منتظم. |
| شهري | معايرة برغي الشد | استخدم المفتاح السداسي المخصص على مفاصل الذراع المشتركة، وقم بضبط الاحتكاك الأساسي بمقدار ربع دورة لاستعادة مستوى مقاومة المصنع الأصلية. |
| سنوي | تدقيق إجهاد النابض والوسادة | قم بقياس إجمالي قدرة تحمل الوزن. افحص وسادات التخميد البوليمرية بحثاً عن أي انضغاط شديد أو تشقق، واستبدلها عند الضرورة. |
ملخص البيانات: أثر التحسين
إن التحول من النهج التفاعلي القائم على مبدأ "الإصلاح عند حدوث انزياح" إلى بروتوكول استباقي لإدارة الشد يحقق تحسينات ملموسة في مختلف أرجاء قسم الجراحة. يوضح الجدول أدناه التحولات المتوقعة في الأداء عند تطبيق بروتوكول الصيانة المكون من 4 فترات بصرامة على أنظمة الإضاءة الجراحية البيطرية.
| مقياس الأداء | الخط المرجعي (غير مدرب / تفاعلي) | نتيجة البروتوكول المُحسَّن | صافي الفائدة السريرية |
|---|---|---|---|
| حوادث الانزياح أثناء الجراحة | 3.5 أسبوعياً | 0.2 أسبوعياً | انخفاض بنسبة 94% في اختراقات المنطقة المعقمة |
| وقت تحديد الوضعية لكل عملية جراحية | ٤.٢ دقيقة | ٠.٨ دقيقة | توفير ٣.٤ دقيقة لكل حالة |
| العمر الافتراضي لوسادة التخميد | ١٤ شهراً | ٣٦ شهراً فأكثر | زيادة بنسبة 150% في عمر المكونات |
| وقت التوقف السنوي غير المخطط له | ١٨ ساعة | ساعة ونصف | توفير 3,547 دولاراً في استغلال غرفة العمليات |
الأسئلة الشائعة
ما الذي يسبب انجراف الذراع المشتركة أثناء الإجراءات البيطرية؟
ينتج الزحف بشكل أساسي عن الانضغاط والتآكل التدريجي لوسادات التخميد البوليمرية الداخلية الموجودة داخل المفصل. ومع استمرار تحريك الذراع، ينخفض الاحتكاك المطلوب لتثبيت الحمولة. كما يمكن أن تساهم تقلبات درجات الحرارة في غرفة العمليات وقاعدة التثبيت السقفية غير المستوية في التوزيع غير المتساوي للوزن، مما يؤدي إلى تفاقم الميل نحو الزحف.
ما مقدار عزم الدوران الذي يجب تطبيقه عند ضبط برغي شد المفصل؟
لا توجد مواصفة عزم دوران موحدة، حيث يعتمد ذلك على الوزن الدقيق لرأس المصباح. يجب إجراء التعديلات بزيادات طفيفة، وعادةً ما تكون بمقدار ربع دورة باستخدام مفتاح الربط السداسي المرفق. والهدف من ذلك هو الوصول إلى قدر كافٍ من الاحتكاك لتثبيت الذراع عند أقصى زاوية تمدد لها دون الحاجة إلى بذل قوة بدنية مفرطة لتحريكها.
هل يمكن استبدال وسادات التخميد الداخلية في الموقع؟
نعم، يمكن للفنيين المدربين استبدال وسادات التخميد في الموقع. ومع ذلك، يجب دعم الذراع بالكامل أو إزالته من الحامل السقفي أثناء العملية لمنع ارتداد الذراع الزنبركي بعنف عند تفكيك وصلة الشد. احرص دائماً على مراجعة دليل الخدمة الخاص بالشركة المصنعة قبل تفكيك مجموعة الذراع.
لماذا تبدو حركة الذراع مشدودة في اتجاه واحد ومرتخية في اتجاه آخر؟
عادة ما تشير المقاومة غير المتساوية إما إلى انحناء في محور الدوران الداخلي أو تآكل غير متساوٍ في وسادات الاحتكاك المزدوجة. وغالباً ما يحدث هذا إذا قام المشغلون بسحب المصباح باستمرار من جانب واحد فقط، أو إذا أُجريت تعديلات سابقة لقوة الشد بشكل غير متساوٍ في الأنظمة ذات البراغي المزدوجة. ويجب أن يقيم الفحص السنوي تماثل المفاصل لتصحيح هذا الاختلال.
