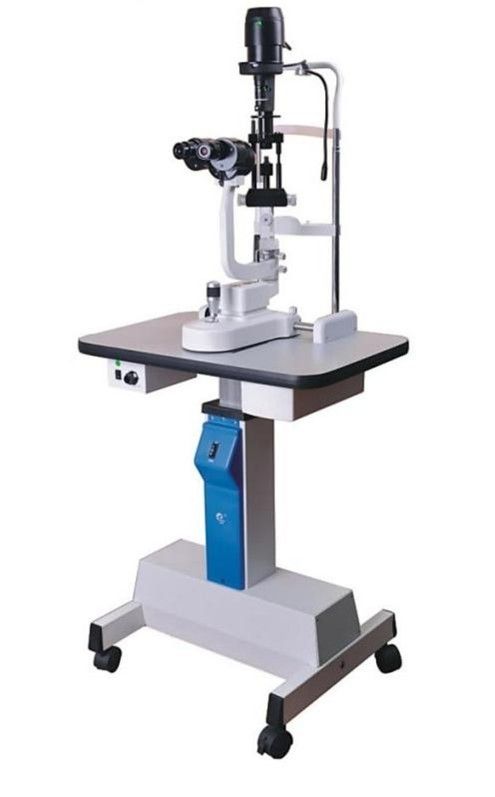

يتميز المصباح الشقي SL - 5P بنظام تكبير من خطوتين (10x، 16x) بمسار بصري متقارب. عدساته مصنوعة من زجاج ألماني مستورد مع طلاء متعدد، وخصائص مضادة للعفن ومضادة للانعكاس، مما يوفر وضوحًا فائقًا للصورة.
Model-specific documentation
Check the covered model, language and document status before use. The manual supplied with the actual unit remains the controlling reference.
Product datasheet · English
HQS datasheet for the SL-5P: product overview, features and the technical specifications published for this model. Confirm the ordered configuration in your quotation.
المعلمة | المواصفات |
|---|---|
نوع المجهر | مجسم تقاربي |
التكبير | تكبيرات من خطوتين |
التكبير | 10x ، 16x |
نطاق قابل للتعديل للمسافة بين الحدقتين (مم) | 55~75 |
تصحيح النظر القابل للتعديل | ± 8D |
عرض الشق (مم) | 0 - 10 قابل للتعديل |
ارتفاع الشق (مم) | 1 - 10 قابل للتعديل |
زاوية الشق | 0 - 180° |
قطر بقعة الضوء (مم) | Φ 0.2, Φ 2, Φ 3, Φ 5, Φ 8, Φ 10 |
المرشحات | امتصاص الحرارة، رمادي، خالٍ من الأحمر، أزرق كوبالت |
مصباح الإضاءة | مصباح هالوجين 12 فولت/50 واط |
الجهد/التردد | 220 فولت تيار متردد/50 هرتز؛ 110 فولت تيار متردد/60 هرتز |
الطاقة | 60 فولت أمبير |
حجم التعبئة الكامل | 77 × 38 × 62 cm |
الفروق أدناه مأخوذة من المواصفات المنشورة لكل طراز. يُرجى تأكيد التكوين النهائي في عرض السعر.
ينتمي هذا الطراز إلى سلسلة SL-5DI. تعرض صفحة السلسلة مقارنة لجميع الطرازات. عرض نظرة عامة على السلسلة
| المعيار | SL-5D | SL-5DI | SL-5DII | SL-5E | SL-5Pهذا الطراز |
|---|---|---|---|---|---|
| نوع المجهر | مجسم متوازي | مجسم متوازي | مجسم موازي | مجسم تقاربي | مجسم تقاربي |
| التكبير | تكبيرات بخمس خطوات | تكبيرات بخمس خطوات | تعبيرات بخمس خطوات | تكبيرات ثلاثية الخطوات | تكبيرات من خطوتين |
| عرض الشق (مم) | 0 - 14 قابل للتعديل | 0 - 14 قابل للتعديل | 0 - 14 قابل للتعديل | 0 - 14 قابل للتعديل | 0 - 10 قابل للتعديل |
| ارتفاع الشق (مم) | 1 - 14 قابل للتعديل | 1 - 14 قابل للتعديل | 1 - 14 قابل للتعديل | 1 - 14 قابل للتعديل | 1 - 10 قابل للتعديل |
| زاوية الشق | 0~180° | 0~180° | 0~180° | 0 - 180° | 0 - 180° |
| مصباح الإضاءة | مصباح هالوجين 12 فولت/50 واط | — | لمبة هالوجين 12 فولت/50 واط | — | مصباح هالوجين 12 فولت/50 واط |
| الجهد/التردد | AC220V, 50Hz أو AC110V, 60Hz | AC220V,50Hz أو AC110V, 60Hz | AC220V، 50Hz أو AC110V، 60Hz | AC220V, 50Hz أو AC110V, 60Hz | 220 فولت تيار متردد/50 هرتز؛ 110 فولت تيار متردد/60 هرتز |
| الطاقة | 80VA | 60VA | 60VA | 80VA | 60 فولت أمبير |
| حجم التعبئة الكامل | — | — | 780 × 620 × 380 mm | — | 77 × 38 × 62 cm |
| عين | 12.5x | — | — | 10x | — |
| إجمالي التكبير وقطر مجال الرؤية (مم) | 6x، 10x، 16x، 25x، 40x | 6x, 10x, 16x, 25x, 40x | 6x, 10x, 16x, 25x, 40x | — | — |
| ديوبتر قابل للتعديل | - 5D~+5D | - 5D~+5D | — | - 8D~+8D | — |
| ميل الشق | 5° ، 10° ، 15° ، 20° | — | 5° , 10° , 15° , 20° | 5° ، 10° ، 15° ، 20° ، 4 خطوات للاختيار | — |
| حجم التعبئة الكلي | 77 × 38 × 62 cm | 780 × 620 × 380 mm | — | — | — |
| الوزن الإجمالي | 25kg | 25kg | 23kg | — | — |
