Ihr Equipment hat während eines kritischen Eingriffs versagt – hier erfahren Sie, warum. Stellen Sie sich eine komplexe orthopädische Operation bei einem 50 Kilogramm schweren Mastiff vor. Der Chirurg ist auf mikroskopische Präzision angewiesen, doch mitten im Eingriff sinkt die Operationsplattform um etwa fünf Zentimeter ab. Das sterile Feld verschiebt sich, die Ausrichtung des Operationsfeldes ist beeinträchtigt und das Team muss pausieren, um die Höhe manuell nachzujustieren. Dieses Szenario ist ein häufiges Symptom für Beschaffungsfehler, bei denen dynamische Lastgrenzen und Aktuatorenspezifikationen nicht auf die tatsächlichen klinischen Anforderungen abgestimmt waren.
Für Einkaufsleiter und Klinikdirektoren erfordert die Investition in klinische Infrastruktur einen Blick über die oberflächliche Ästhetik hinaus. Die Entscheidung zur Integration hochwertigerVeterinär-Operationstischebeeinflusst die tägliche Betriebseffizienz, die Ergonomie des Personals und die Patientensicherheit. Ein oberflächliches Verständnis von Hebemechanismen, Materialermüdung und Gewichtstoleranzen führt unweigerlich zu vorzeitigem Geräteversagen, aufgeblähten Instandhaltungsbudgets und beeinträchtigten klinischen Ergebnissen.
Warum Ihre letzte Anschaffung hinter den Erwartungen zurückblieb: Die Stabilitätskrise
In vielen Tierarztpraxen mit hohem Patientenaufkommen äußert sich der Verschleiß der Ausrüstung nicht als plötzlicher Totalausfall, sondern als ein langsamer, fortschreitender Stabilitätsverlust. Das am häufigsten vom OP-Personal gemeldete Symptom ist ein vertikaler Drift oder horizontales Wackeln bei starken Manipulationen. Wenn eine Plattform keine absolute Steifigkeit gewährleisten kann, entstehen Mikrovibrationen, die präzise Eingriffe beeinträchtigen, insbesondere in der Neurochirurgie oder Ophthalmologie.
Die Hauptursache dieser Instabilität rührt häufig von einem grundlegenden Missverständnis bezüglich statischer gegenüber dynamischen Traglasten her. Beschaffungsteams prüfen oft die maximale statische Tragfähigkeit – das Gewicht, das die Plattform im vollkommenen Ruhezustand halten kann. Die klinische Realität bringt jedoch dynamische Belastungen mit sich. Wenn ein schwerer Patient umgelagert wird oder ein Chirurg sich gegen die Kante der V-Top-Paneele lehnt, vervielfacht sich das auf die Hubsäule wirkende Drehmoment erheblich. Wurde der interne Hebemechanismus lediglich für statische Widerstände ausgelegt, verschleißen die internen Dichtungen eines Hydraulikzylinders vorzeitig oder die Zahnräder eines Elektromotors scheren ab.
Ein weiterer wesentlicher Faktor für Leistungseinbußen ist die strukturelle Torsion. Plattformen, die aus minderwertigen Edelstahlgüten wie der 201er-Serie gefertigt sind, verfügen nicht über die Zugfestigkeit von Edelstahl der Güteklasse 304. Im Laufe der Zeit schwächt die kontinuierliche Einwirkung korrosiver Desinfektionsmittel und Körperflüssigkeiten die strukturelle Integrität der Verbindungsstellen, was dazu führt, dass sich die Tischplatte unter Druck durchbiegt. Diese Verformung verstärkt die Belastung der zentralen Hubsäule und führt zu einem Kreislauf beschleunigten Verschleißes.
Ursachenanalyse: Spezifikationsabweichungen bei Liftmechanismen
Die Debatte zwischen elektrischen und hydraulischen Hebesystemen verfehlt oft den Kernpunkt: die Eignung für die jeweilige Umgebung und den Arbeitsablauf. Beide Technologien sind robust, wenn sie korrekt auf das vorgesehene klinische Szenario abgestimmt sind, doch eine Fehlanwendung garantiert eine geringe Rentabilität.
Hydraulische Hubmechanismen basieren auf einem abgedichteten Zylinder und einer manuellen oder elektrischen Pumpe. Sie sind von Natur aus langlebig und in der Lage, erhebliche Lasten zu heben. Die primäre Ausfallursache ist hier der Verschleiß der Dichtungen. In einer Notaufnahme, in der die Plattform dutzende Male pro Schicht schnell hoch- und runtergepumpt wird, erzeugt die Reibung Hitze, welche die internen O-Ringe beschädigt. Sobald eine Dichtung beeinträchtigt ist, fließen mikroskopische Flüssigkeitsmengen am Ventil vorbei, was zu dem gefürchteten langsamen Absinken während der Operation führt. Die Grundursache ist die Spezifikation einer Standardpumpe für eine Hochleistungsumgebung mit hohem Durchsatz.

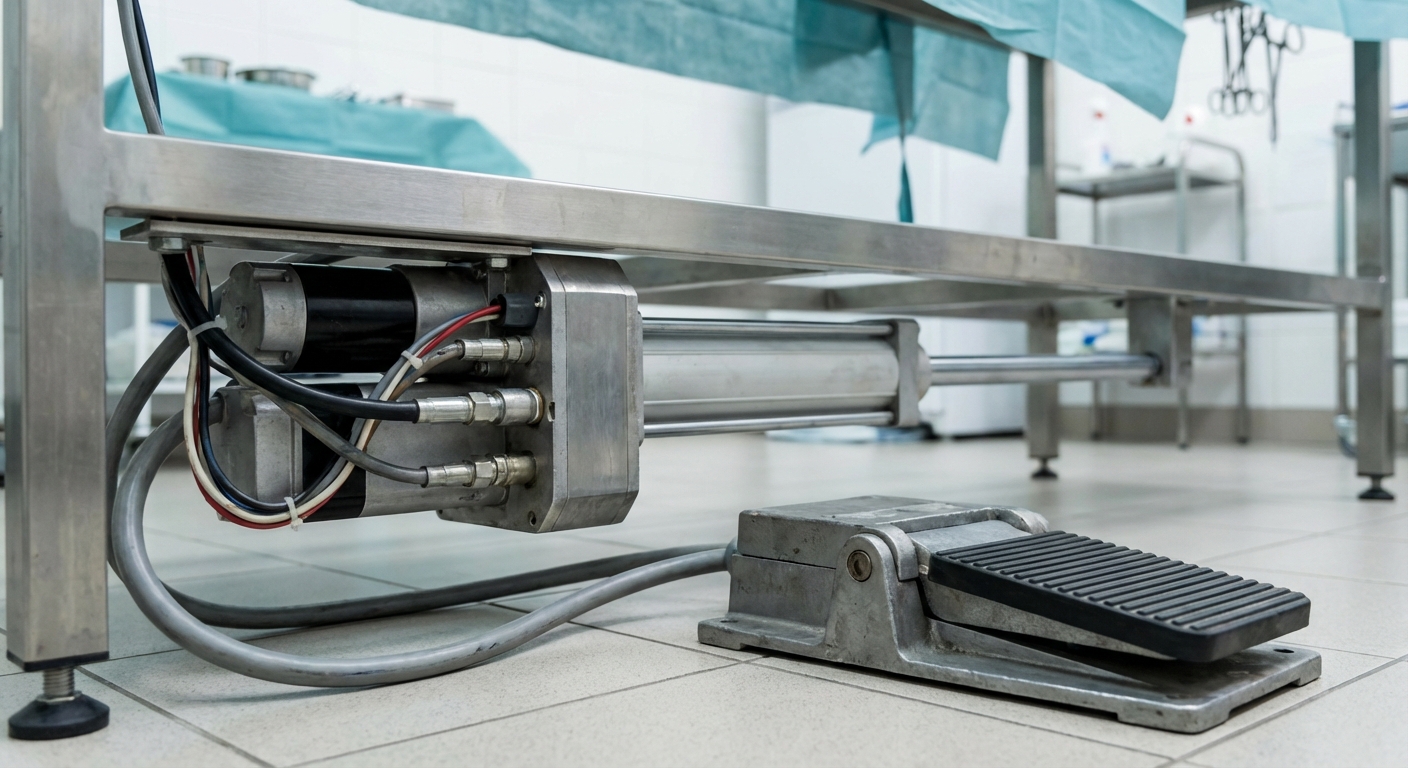

Im Gegensatz dazu bieten motorbetriebene elektrische Aktuatoren außergewöhnlich sanfte, per Fußpedal gesteuerte Höhenverstellungen, die es dem Chirurgen ermöglichen, die Sterilität bei der Umpositionierung des Patienten zu wahren. Allerdings reagieren elektrische Systeme sehr empfindlich auf Querbelastungen. Wenn eine elektrische Hubsäule, die für eine rein vertikale Last von 150 kg ausgelegt ist, wiederholt einer außermittigen Gewichtsverteilung ausgesetzt wird – wie zum Beispiel ein großer Hund, der vollständig auf einer Seite einer ausgeklappten V-Platte liegt –, führt die seitliche Belastung zum Verbiegen der internen Antriebsspindel oder zur Überhitzung des Motors. Des Weiteren müssen elektrische Systeme in feuchten Umgebungen über eine angemessene IP-Schutzart (Ingress Protection) verfügen. Die Verwendung eines Motors mit niedriger IP-Schutzart in einem Bereich, in dem aggressive chemische Reinigungen Standard sind, führt unweigerlich zu Kurzschlüssen und zum Ausfall des Aktuators.
Bei der Evaluierung von Optionen suchen Facility-Manager häufig nach wettbewerbsfähigen Preisen im mittleren Segment kombiniert mit Kostenvorteilen durch den Direktvertrieb ab Werk. Die HQS Medical Produktlinie wurde exakt für diese Marktlücke entwickelt. Durch die Integration von drehmomentstarken, IP66-zertifizierten elektrischen Linearantrieben mit V-Top-Platten aus Edelstahl 304 bieten diese Modelle einen zentralen Vorteil in hochfrequentierten orthopädischen und weichteilchirurgischen OP-Sälen. Basierend auf klinischen Beobachtungen von HQS verzeichnen Kliniken, die auf diese fachgerecht spezifizierten Einheiten umsteigen, eine signifikante Reduzierung der Zeit für die Patientenrepositionierung und eine nahezu vollständige Eliminierung des vertikalen Absinkens während der Operation. Dies macht sie sowohl für herkömmliche Kleintierpraxen als auch für hochfrequentierte Notfallzentren äußerst geeignet.
Sicherheitsgrenzwerte & evidenzbasierte Parameter
Um die klinische Sicherheit und die Langlebigkeit der Geräte zu gewährleisten, müssen Beschaffungsprotokolle die strikte Einhaltung festgelegter mechanischer Schwellenwerte vorschreiben. Die Bewertung von Geräten ohne die Anforderung verifizierbarer Parameter macht die Einrichtung anfällig für strukturelles Versagen.
Gemäß den allgemeinen Grundsätzen, die aus den Sicherheitsnormen für medizinische Operationstische abgeleitet sind, muss ein professionelles Gerät eine dynamische Belastungsgrenze aufweisen, die das schwerste zu erwartende Tier um mindestens den Faktor 1,5 übersteigt. Für eine Gemischtpraxis, die große Hunderassen behandelt, sollte die dynamische Traglast explizit mit 150 kg oder höher angegeben sein, während die statische Haltekapazität 250 kg überschreiten muss. Plattformen, die für exotische schwere Tierarten oder Eingriffe an Fohlen vorgesehen sind, erfordern statische Kapazitäten von über 300 kg.
Darüber hinaus müssen Kippmechanismen – die für die Trendelenburg- oder Anti-Trendelenburg-Lagerung zur Steuerung der Hämodynamik des Patienten unerlässlich sind – in bestimmten Winkeln sicher arretieren. Evidenzbasierte klinische Leitlinien fordern einen Mindestkippbereich von +15° bis -15°. Der Arretierungsmechanismus, ob manuell oder motorbetrieben, darf keinerlei Schlupf (Null-Grad-Abweichung) aufweisen, wenn eine außermittige Last von 100 kg am äußersten Ende der Plattform einwirkt. Die Geräuschentwicklung des Stellantriebs ist ein weiterer kritischer Parameter; Motoren sollten unter 50 Dezibel (dB) arbeiten, um Patienten in der Aufwachphase nicht aufzuschrecken oder die Kommunikation innerhalb des Operationsteams zu stören.
Methodik- und Verifizierungsprotokoll
Angaben zu Haltbarkeit und Belastungsgrenzen müssen einer strengen empirischen Überprüfung unterzogen werden. Eine fundierte Methodik zur Bewertung der Tischleistung umfasst die Isolierung der Variablen Hubkraft, Seitenstabilität und Materialbeständigkeit unter simulierten klinischen Extrembedingungen.
Verifizierungsprotokolle beginnen mit der Prüfung der Lastverteilung. Diese wird durchgeführt, indem präzise kalibrierte Gusseisengewichte von insgesamt 150 kg asymmetrisch auf der Plattform platziert werden. Ein Lasermikrometer mit einer Abtastrate von 500 Hz misst die vertikale Durchbiegung der Tischplattenkanten. Ein konformes Gerät weist unter maximaler asymmetrischer Last eine Durchbiegung von weniger als 2 Millimetern auf.
Die Lebensdauerprüfung der Aktoren ist gleichermaßen entscheidend. Bei elektrischen Einheiten schreibt das Protokoll vor, den Hebemechanismus 10.000 kontinuierliche Vollhubzyklen mit einer Last von 100 kg durchlaufen zu lassen, während Wärmebildaufnahmen das Motorgehäuse überwachen, um sicherzustellen, dass die Betriebstemperaturen den Sicherheitsgrenzwert des Herstellers nicht überschreiten. Bei flüssigkeitsbasierten Systemen werden Manometer in Reihe installiert, um den Zylinderinnendruck während eines 48-stündigen statischen Haltetests zu überwachen. Ein Druckabfall von mehr als 2 % deutet auf mikroskopische Dichtungsleckagen hin, was zum sofortigen Nichtbestehen des Verifizierungsprotokolls führt.
Problem → Ursache → Behebung-Matrix
Die rasche Diagnose von Betriebsstörungen ist entscheidend für die Minimierung von Stillstandzeiten der Einrichtung. Die folgende Matrix führt die häufigsten mechanischen Ausfälle, deren technische Ursachen sowie die entsprechenden Korrekturmaßnahmen auf.
Symptom / Problem | Ursachenanalyse | Korrekturmaßnahme / Behebung |
|---|---|---|
Langsames vertikales Absinken während schwerer chirurgischer Eingriffe. | Mikroskopischer Verschleiß an den O-Ringen des Hydraulikzylinders oder Flüssigkeitsleckage am Bypassventil infolge einer Überschreitung der dynamischen Belastungsgrenzen. | Überholen Sie den Zylinder mit hochdichten Polyurethan-Dichtungen und kalibrieren Sie das Bypass-Ventil neu. Führen Sie bei erneutem Auftreten ein Upgrade auf einen leistungsstärkeren elektrischen Stellantrieb durch. |
Elektrischer Hubmotor blockiert oder entwickelt während des Verstellvorgangs Brandgeruch. | Seitliches Verkanten der internen Antriebsspindel aufgrund asymmetrischer Gewichtsverteilung des Patienten oder thermischer Überlastung des Motors. | Führen Sie eine obligatorische Abkühlphase ein. Überprüfen Sie die Hubsäule auf seitliche Verformungen. Ersetzen Sie den Aktuator durch ein drehmomentstarkes Modell mit Schutzart IP66. |

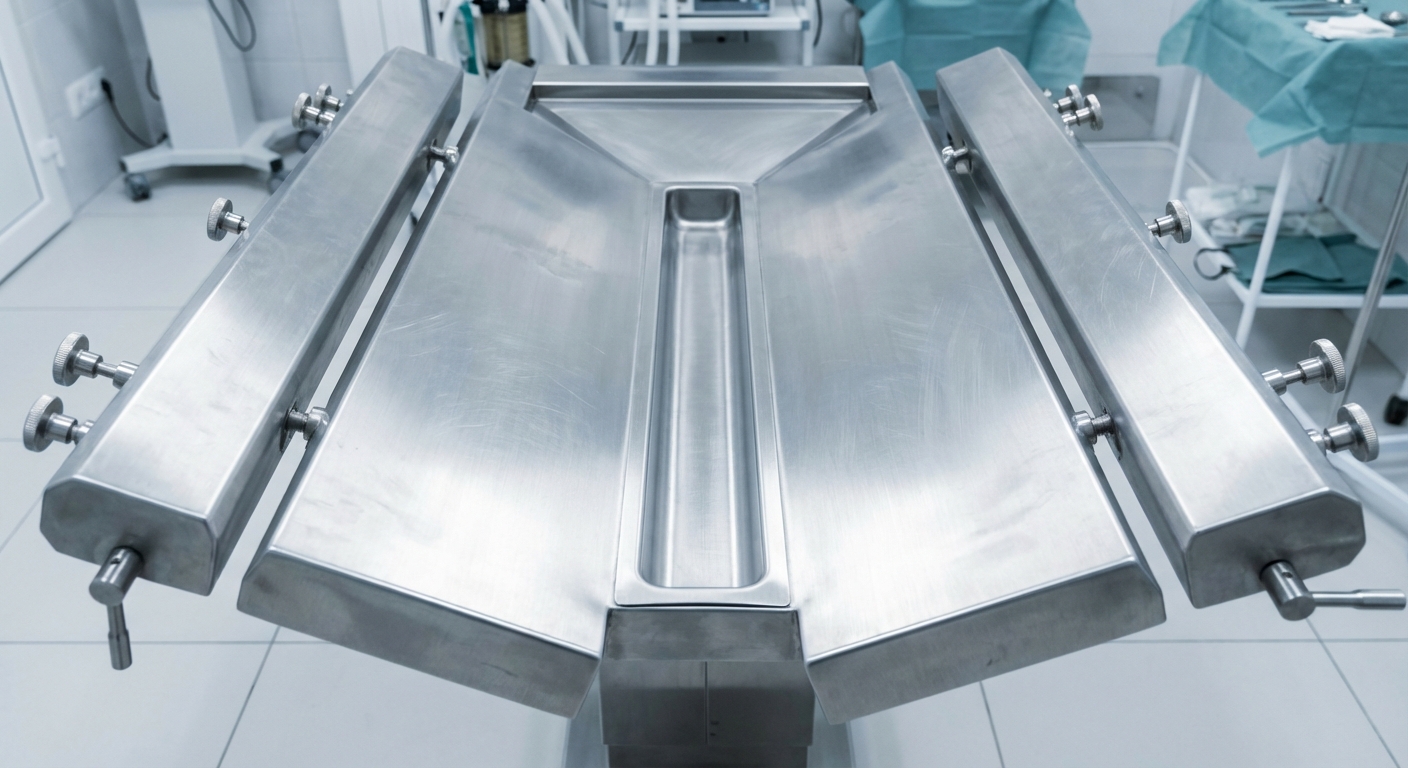

Oberflächenrost und Lochfraß an den V-Top-Platten oder Ablaufrinnen. | Verwendung von minderwertigem Edelstahl der Güteklasse 201 in Verbindung mit längerer Einwirkung von jod- oder chloridbasierten Desinfektionsmitteln. | Führen Sie ein striktes postoperatives Frischwasser-Spülprotokoll ein. Schreiben Sie für künftige Beschaffungen strikt eine Konstruktion aus Edelstahl der Güteklasse 304 oder 316 vor. |
Wackeln oder Instabilität bei eingerasteten Verriegelungsmechanismen. | Verschlissene mechanische Verbindungen in den Neigungsgetrieben oder Degradation der feststellbaren Bodenrollen aufgrund chemischer Bodenreiniger. | Ersetzen Sie die Lenkrollen durch chemikalienbeständige Polyurethanräder und ziehen Sie alle Schrauben des Fahrwerksgestänges gemäß den werkseitigen Drehmomentvorgaben nach. |
5 Warnsignale in Lieferantenangeboten
Beschaffungsteams müssen Lieferantenangebote kritisch prüfen, um versteckte Schwachstellen zu identifizieren, die die Gesamtbetriebskosten (TCO) in die Höhe treiben könnten. Die frühzeitige Identifizierung dieser Warnsignale verhindert langfristige Instandhaltungskatastrophen.
Erstens: Vage oder fehlende IP-Schutzarten (Ingress Protection) für elektronische Komponenten. Operationssäle sind feuchte Umgebungen. Wenn ein Angebot für ein elektrisches Gerät nicht explizit eine Schutzart von IP54 oder höher für die Steuereinheit und IP66 für die Aktuatoren angibt, ist die Ausrüstung äußerst anfällig für Flüssigkeitsschäden durch routinemäßige Reinigungen oder das Verschütten biologischer Flüssigkeiten.
Zweitens eine fehlende Unterscheidung zwischen statischen und dynamischen Traglasten. Ein Angebot, das mit einer „Gewichtsbeschränkung von 300 kg“ wirbt, ohne anzugeben, ob sich dies auf eine aktiv bewegte oder eine stationäre Plattform bezieht, verschleiert bewusst betriebliche Einschränkungen. Fordern Sie stets die dynamische Hubkapazität.
Drittens: unpräzise Materialspezifikationen. Formulierungen wie „hochwertiger Edelstahl“ sind nichtssagend. Lieferanten müssen die exakte metallurgische Güteklasse angeben, vorzugsweise Edelstahl der Güte 304 oder 316. Minderwertige Qualitäten korrodieren in einem klinischen Umfeld schnell, was zu Kontaminationsrisiken führt.
Viertens: proprietäre Elektronikarchitekturen, die Einrichtungen von Reparaturen durch Drittanbieter ausschließen. Wenn die Steuerplatine spezialisierte, herstellergebundene Diagnosesoftware erfordert, um ein einfaches Fußpedal auszutauschen, sieht sich das Krankenhaus mit exorbitanten Servicegebühren und längeren Ausfallzeiten konfrontiert. Elektronikkomponenten mit offener Architektur sind für einen kontinuierlichen Betrieb unerlässlich.
Fünftens: Fragmentierte Garantiebedingungen. Eine gängige Taktik besteht darin, eine „5-Jahres-Garantie“ anzubieten, die lediglich für den Stahlrahmen gilt, während im Kleingedruckten eine 90-Tage-Beschränkung für Flüssigkeitsdichtungen, Elektromotoren und Fußpedale versteckt wird. Ein umfassender Garantieschutz muss sich auch auf die verschleißintensiven kinetischen Komponenten erstrecken.
Vermeidung erneuter Beschaffungsfehler
Die Etablierung eines strengen, standardisierten Auswahlprozesses ist der einzige Weg, um den Kreislauf aus reaktiver Beschaffung und Geräteausfällen zu durchbrechen. Beschaffungsverantwortliche müssen die mechanischen Spezifikationen direkt auf die anspruchsvollsten klinischen Arbeitsabläufe der Einrichtung abstimmen. Während beispielsweise ein einfaches Modell mit flacher Tischplatte für eine Impfpraxis mit geringem Patientenaufkommen ausreichen mag, erfordert ein Notfallzentrum, in dem komplexe Bauchoperationen durchgeführt werden, eine unabhängige V-Top-Verstellbarkeit und elektrische Neigungsfunktionen.
Die Integration in die bestehende Infrastruktur ist ebenfalls von entscheidender Bedeutung. Die Abmessungen des Chassis müssen die ergonomische Positionierung des Operationsteams sowie die Platzierung von Zusatzgeräten ermöglichen, wie zum Beispiel eines hochauflösendenVeterinär-Patientenmonitorund OP-Leuchtensysteme. Ein ganzheitlicher Beschaffungsansatz bewertet, wie die zentrale Operationsplattform mit der gesamten räumlichen Grundfläche der Suite interagiert.
Gerätetyp | Wichtigste Spezifikationen & Hebemechanismus | Optimale klinische Szenarien | Relativer Preis & ROI-Profil |
|---|---|---|---|
Elektrisches V-Top-System | IP66-Doppelantriebe, unabhängige seitliche Neigung, 150 kg+ dynamische Traglast. | Orthopädie mit hohem Fallaufkommen, komplexe Abdominalchirurgie, Neurologie. | Hohe Anschaffungskosten; exzellenter langfristiger ROI dank ergonomischer Effizienz. |
Hydraulische flache Tischplatte | Flüssigkeitspumpe mit geschlossenem Regelkreis, Einsäulenlift, 200 kg statische Tragfähigkeit. | Allgemeinmedizin, grundlegende Kastrationskliniken, ambulante kleinere Eingriffe. | Geringere Anschaffungskosten; moderater ROI abhängig von der Häufigkeit der Dichtungswartung. |
Elektrohydraulischer Hybrid | Motorbetriebene Flüssigkeitspumpe, überlegene Vibrationsdämpfung. | Großtierpraxen, Exoten, sensible Mikrochirurgie. | Höchste Anschaffungskosten; exzellenter ROI für spezialisierte Hochleistungseinrichtungen. |
Manueller Scherenlift | Mechanisches Getriebe oder einfache Gasdruckfeder, manuelle Höhenarretierung. | Feldeinsätze, mobile Kliniken, sekundäre Vorbereitungsräume. | Geringste Anschaffungskosten; schneller ROI, aber begrenzter klinischer Anwendungsbereich. |
Häufig gestellte Fragen
Wie berechnen wir die erforderliche dynamische Traglast für eine Gemischtpraxis?
Zur Berechnung der erforderlichen dynamischen Traglast ermitteln Sie das Gewicht der 95. Perzentile Ihrer schwersten Patientengruppe und multiplizieren dieses mit einem Sicherheitsfaktor von 1,5. Für eine Praxis, die große Rassen mit einem Gewicht von bis zu 80 kg behandelt, muss der Hebemechanismus eine kontinuierliche, reibungslose Bewegung von mindestens 120 kg problemlos bewältigen, um ein Durchbrennen des Motors oder ein Versagen der Dichtungen zu verhindern.
Wie hoch ist die durchschnittliche Lebensdauer eines elektrischen Hubantriebs im Vergleich zu einer flüssigkeitsbetriebenen Pumpe?
Unter strengen klinischen Bedingungen arbeitet ein hochwertiger elektrischer Aktuator mit Schutzart IP66 in der Regel 7 bis 10 Jahre lang zuverlässig, bevor ein Komponentenaustausch erforderlich ist, sofern er keinen starken Querkräften ausgesetzt wird. Flüssigkeitsbetriebene Pumpen erfordern im Allgemeinen alle 3 bis 5 Jahre geringfügige Wartungsarbeiten, wie zum Beispiel den Austausch von Dichtungen, aber der Kernzylinder kann bei ordnungsgemäßem Flüssigkeitsmanagement über 15 Jahre halten.
Können interne Flüssigkeitsleckagen in Hubsäulen durch routinemäßige Wartung verhindert werden?
Ja. Die überwiegende Mehrheit der Flüssigkeitsleckagen wird durch Partikelkontamination verursacht, die über verschlissene Abstreifdichtungen in den Zylinder gelangt, oder durch den Betrieb der Pumpe bei kritisch niedrigem internen Flüssigkeitsstand. Die Einführung eines halbjährlichen Wartungsprotokolls zur Reinigung der externen Kolbenstange, Inspektion der Abstreifdichtungen und Überprüfung der Flüssigkeitsviskosität verhindert 90 % der vorzeitigen Leckageausfälle.
Hat die Stahlgüte einen maßgeblichen Einfluss auf die Lebensdauer der chirurgischen Oberfläche?
Absolut. Edelstahl des Typs 304 enthält Chrom und Nickel und bietet eine robuste Beständigkeit gegen Oxidation sowie aggressive chemische Desinfektionsmittel, wie sie in klinischen Umgebungen verwendet werden. Minderwertigere Güteklassen wie 201 weisen keinen ausreichenden Nickelgehalt auf und entwickeln bei wiederholtem Kontakt mit biologischen Flüssigkeiten und chloridhaltigen Reinigungsmitteln schnell Mikropitting und Roststellen, was die Sterilität beeinträchtigt.
Roadmap für die klinische Implementierung
Die Beschaffung der optimalen Operationsplattform ist nur die erste Phase; die Aufrechterhaltung ihrer Leistungsfähigkeit erfordert einen strategischen Implementierungs- und Wartungsplan. Erstellen Sie ein klares Protokoll für das Operationsteam bezüglich der Gewichtsverteilung. Das Personal muss darin geschult werden, schwere Patienten über der Hubsäule statt an den äußeren Rändern zu zentrieren, um das außermittige Drehmoment auf die Aktoren drastisch zu reduzieren.
Als Nächstes sollte ein Plan zur präventiven Wartung eingeführt werden, der über die einfache Oberflächenreinigung hinausgeht. Bei elektrischen Systemen umfasst dies vierteljährliche Inspektionen der Kabelbäume und Fußpedalkontakte sowie eine Funktionsprüfung der Endschalter. Bei flüssigkeitsbetriebenen Modellen müssen Techniker die Unversehrtheit der Ablassventile sicherstellen und bei Belastungstests unter Maximallast auf Mikro-Leckagen am Zylinderfuß prüfen.
Abschließend integrieren Sie die Geräte in Ihr digitales Bestandsmanagementsystem. Erfassen Sie die Nutzungshäufigkeit, dokumentierte Wartungsmaßnahmen sowie Berichte des Personals über leichte Instabilitäten oder ungewöhnliche Geräusche. Durch den Übergang von einem reaktiven Reparaturmodell zu einem proaktiven Überwachungsprotokoll können Klinikdirektoren die Lebensdauer ihrer Infrastruktur verlängern, einen unterbrechungsfreien Arbeitsablauf gewährleisten und die Rentabilität ihrer Kapitalinvestitionen maximieren.
