De nombreuses cliniques vétérinaires à forte activité signalent une réduction allant jusqu'à 40 % des temps de configuration et d'interprétation lors du passage à unÉlectrocardiographe vétérinaire (six pistes). Dans les cliniques à forte affluence et les services d'urgence, la capacité de visualiser simultanément six dérivations synchronisées transforme fondamentalement le flux de travail. Ce guide se concentre sur l'application clinique, compare la rapidité du diagnostic aux configurations traditionnelles et fournit des protocoles pratiques pour optimiser les performances et la longévité de l'équipement.
Gains d'efficacité : les chiffres parlent d'eux-mêmes
L'avantage principal d'un système à six canaux réside dans le traitement simultané des données. Les systèmes standard à trois canaux nécessitent une impression séquentielle ou une alternance d'affichage pour capturer toutes les dérivations des membres standard et augmentées (I, II, III, aVR, aVL, aVF). Cette approche séquentielle prolonge la durée pendant laquelle l'animal doit rester parfaitement immobile — un défi majeur en médecine vétérinaire.
D'après les observations cliniques HQS réalisées lors de dépistages canins à haut volume, l'impression simultanée de six dérivations réduit le temps de contention du patient de 45 secondes en moyenne par animal. Pour une clinique effectuant 10 bilans cardiaques par jour, cela représente un gain de plus de sept heures de temps de technicien par mois. De plus, la visualisation de six dérivations sur un seul axe vertical permet aux cliniciens de corréler immédiatement les arythmies complexes, réduisant ainsi les hésitations diagnostiques.
Vitesse de diagnostic vs comparaison 3 canaux
Lors de l'évaluation des mises à niveau d'équipement, il est essentiel de comprendre les différences opérationnelles entre les gammes d'appareils. Le tableau suivant compare diverses configurations d'ECG, en mettant l'accent sur la vitesse d'acquisition et la pertinence clinique.
| Type de système | Temps d'acquisition du tracé | Scénario clinique idéal | Fourchette de prix estimée |
|---|---|---|---|
| StandardÉlectrocardiographe 3 pistes ECG - 3G3 | 60 à 90 secondes | Examens physiques de routine, cliniques à faible volume | 400 $ – 800 $ |
| ECG 3 pistes haute résolution (avec mesure automatique) | 45 à 60 secondes | Bilan pré-anesthésique, vétérinaires itinérants | 800 $ – 1 200 $ |
| Électrocardiographe vétérinaire standard (6 pistes) | 15 à 30 secondes | Établissements à forte activité, soins d'urgence | 1 200 $ – 2 000 $ |
| 6 pistes avancé (en réseau) | 10 à 20 secondes | Cardiologie spécialisée, unités de soins intensifs | 2 000 $ – 4 500 $ |
3 réglages qui réduisent la durée de l'intervention
Une configuration adéquate des paramètres minimise la nécessité de répéter les examens. Les techniciens doivent vérifier trois réglages spécifiques avant de lancer un examen :

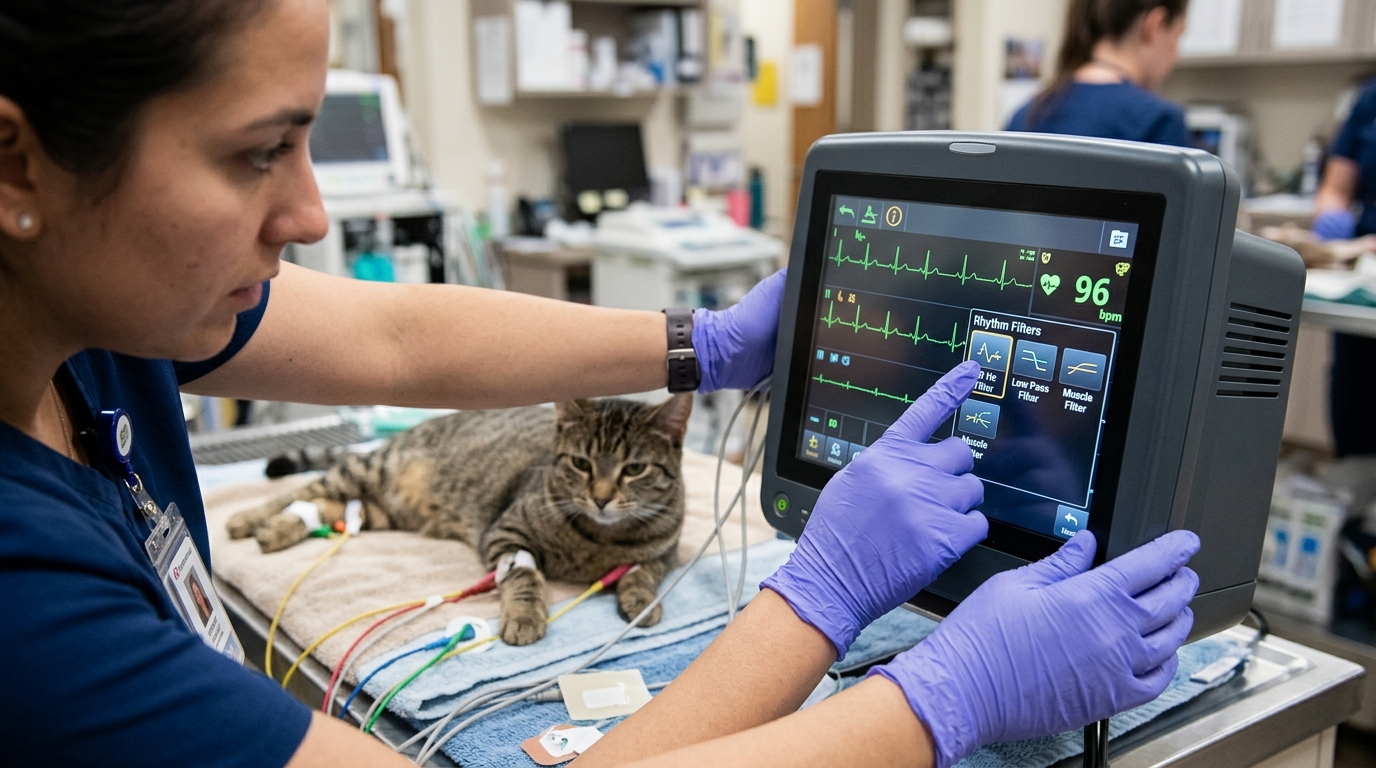

- Application du filtre :Les tremblements musculaires sont inévitables chez les patients vétérinaires conscients. L'application du filtre EMG (Électromyographie) parallèlement aux filtres CA (Courant Alternatif) standard réduit les artefacts de la ligne de base sans atténuer de manière excessive le complexe QRS.

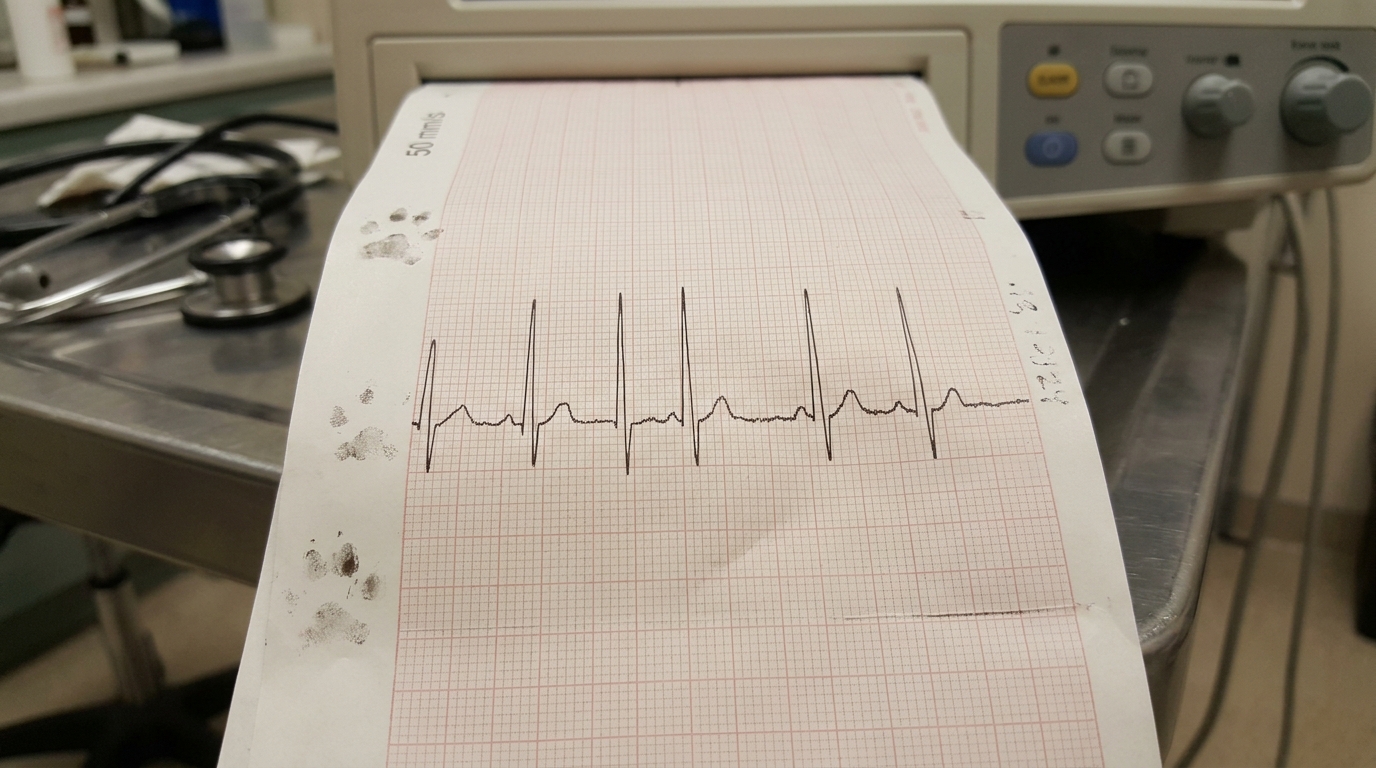

- Réglages de la vitesse du papier :Alors que 25 mm/s est la norme pour les patients canins, les félins tachycardes (présentant souvent une fréquence cardiaque supérieure à 200 bpm) nécessitent une vitesse de balayage de 50 mm/s. Cela étire le complexe, rendant les ondes P discernables des ondes T.
- Intégration de données :UtilisationÉlectrocardiographe vétérinaire à six pistes avec synchronisation des données par logicielpermet l'exportation directe vers le système de gestion des informations patient (PIMS), éliminant ainsi le temps consacré à la numérisation du papier thermique dans les dossiers numériques.
Taux d'erreur : personnel formé vs personnel non formé

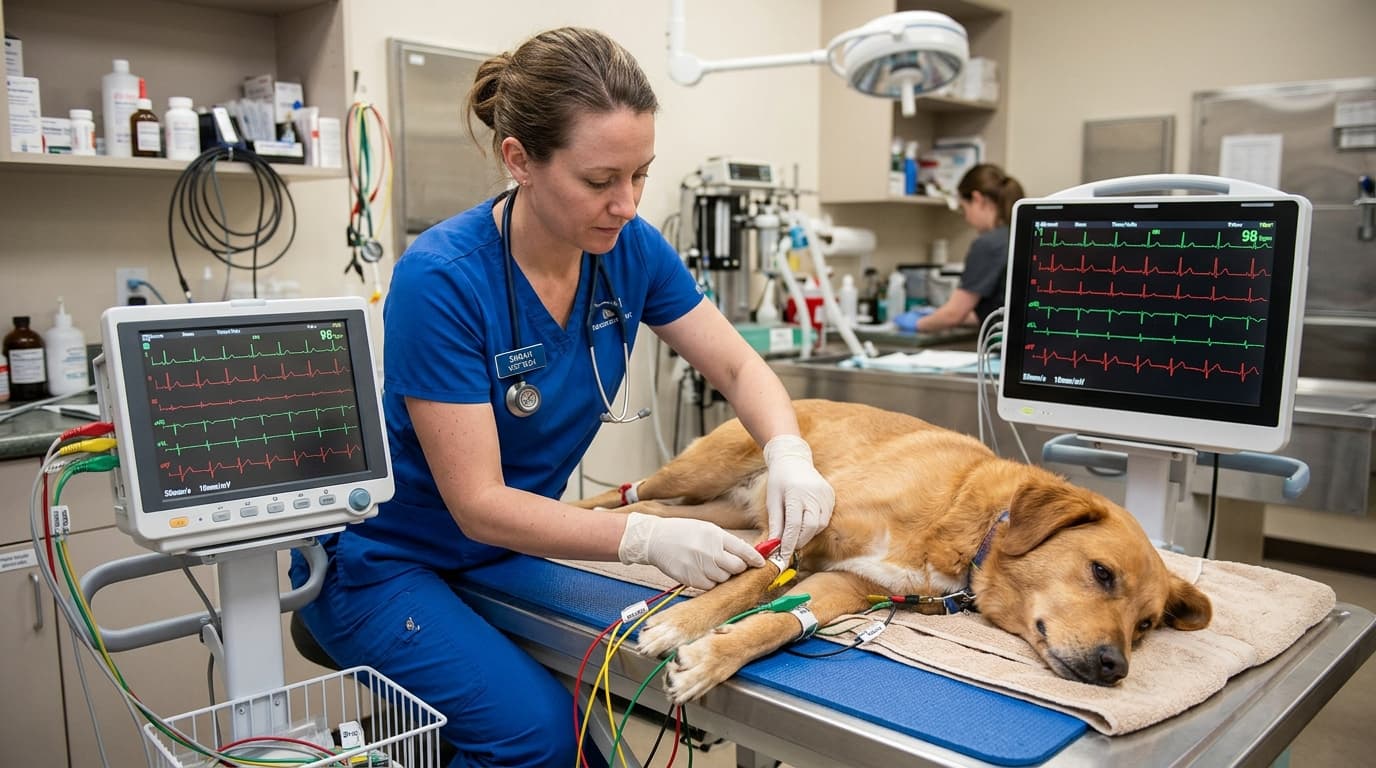

La performance de l'équipement dépend avant tout de la compétence de l'opérateur. Les directives du secteur indiquent que les cliniques dépourvues de formation ECG standardisée présentent un taux de 18 % de tracés inutilisables en raison d'artéfacts. Après une formation structurée sur le positionnement du patient (décubitus latéral droit) et l'application correcte des pinces crocodiles (en utilisant de l'alcool ou du gel ECG plutôt qu'un contact à sec), ce taux d'erreur chute généralement en dessous de 4 %.
Le personnel non formé positionne souvent mal les électrodes des membres, notamment en inversant les connexions des membres antérieurs, ce qui inverse la dérivation I et fausse considérablement l'aVR. Dans un affichage à six canaux, ces erreurs de placement sont immédiatement manifestes car les relations spatiales entre les six vecteurs simultanés ne s'alignent pas de manière logique, permettant ainsi au vétérinaire superviseur de détecter l'erreur avant la sortie du patient.
Coût d'immobilisation par heure de mauvais usage
Alors que le suivi continu des signes vitaux est généralement assuré par unmoniteur de surveillance vétérinaireLors d'une intervention chirurgicale, les appareils d'ECG de diagnostic effectuent des investigations cardiaques ciblées à haute résolution. En cas de défaillance d'un ECG de diagnostic due à une mauvaise manipulation, l'impact financier dépasse les simples coûts de réparation.
Les points de défaillance les plus fréquents sont les câbles patients écrasés (souvent par le passage des chariots d'équipement) et les têtes d'impression thermique endommagées (en raison de l'utilisation d'un papier inadapté). Le remplacement des câbles ECG spécifiques au secteur vétérinaire coûte entre 100 $ et 250 $. Cependant, le coût réel réside dans les retards cliniques. Reporter un bilan cardiaque complet ou retarder une chirurgie élective faute de validation ECG pré-anesthésique peut coûter à une clinique à forte activité plus de 300 $ par heure en perte d'efficacité opérationnelle.
Repères de périodicité de maintenance

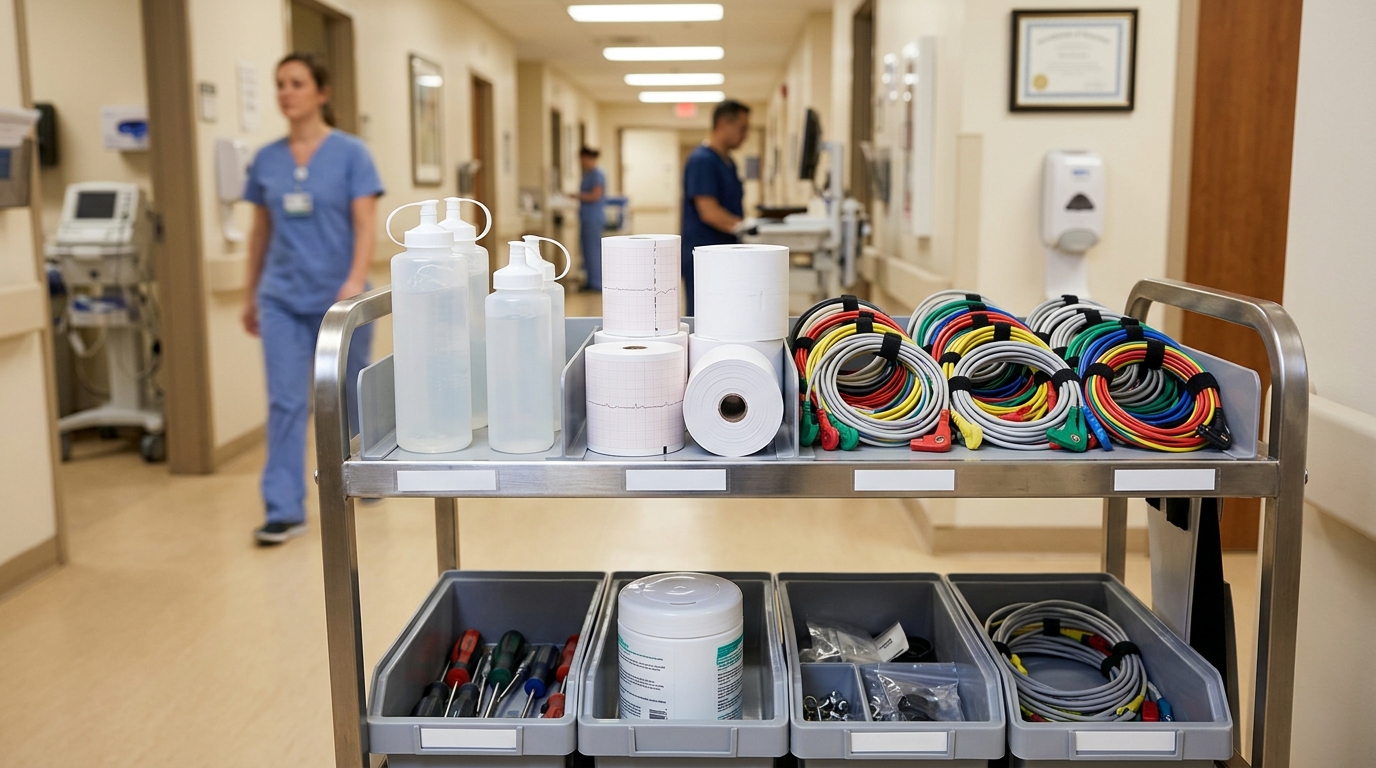

La mise en œuvre d'un calendrier de maintenance rigoureux prévient les défaillances prématurées de l'équipement. Les imprimantes thermiques, les batteries internes et les câbles de données sensibles nécessitent un entretien régulier pour maintenir les vitesses d'acquisition de tracés de 15 à 30 secondes attendues d'un système à six canaux.
Récapitulatif de la fréquence de maintenance
| Fréquence | Tâche | Action clé |
|---|---|---|
| Quotidien | Inspection des câbles et des pinces | Essuyez les pinces crocodiles avec de l'alcool pour éliminer l'accumulation de gel ; vérifiez que les câbles ne présentent pas de pliures ou de cuivre à nu. |
| Hebdomadaire | Nettoyage de la tête thermique | Utilisez un tampon imbibé d'alcool isopropylique approuvé par le fabricant pour nettoyer délicatement la tête d'impression thermique afin d'éviter les tracés pâles. |
| Mensuel | Conditionnement de la batterie | Faites fonctionner l'appareil sur batterie jusqu'à ce que le niveau soit faible, puis effectuez une recharge complète afin de préserver la capacité des cellules lithium-ion internes. |
| Annuel | Étalonnage et évaluation du système | Effectuer des tests de sécurité électrique professionnels et vérifier les mises à jour logicielles des algorithmes d'auto-interprétation. |
Résumé des données : Impact de l'optimisation
L'évaluation de la transition entre des flux de travail à trois canaux et des protocoles optimisés à six canaux révèle des améliorations opérationnelles manifestes. Les données ci-dessous résument l'impact potentiel d'une mise en œuvre et d'une maintenance appropriées.
| Métrique | Référence (Configuration traditionnelle) | Optimisé (Six canaux + protocole) |
|---|---|---|
| Durée de contention par patient | 60 à 90 secondes | 15 à 30 secondes |
| Taux d'artéfacts / de reprises | ~18 % | < 4 % |
| Heure de saisie des données | 5–7 minutes (numérisation manuelle) | Instantané (synchronisation logicielle) |
Foire aux questions
Comment un ECG à six pistes améliore-t-il la précision diagnostique par rapport à un modèle à trois pistes ?
En présentant simultanément six vecteurs électriques distincts, un appareil à six pistes permet aux vétérinaires de comparer instantanément les morphologies des ondes sur différents axes, exactement au même moment. Cela évite la confusion causée par les variations d'un battement à l'autre qui surviennent lors de l'enregistrement séquentiel des dérivations sur un appareil à trois pistes.
Quelle est la vitesse de défilement du papier recommandée en cas de tachycardie féline ?
Pour les chats présentant une fréquence cardiaque supérieure à 200 battements par minute, une vitesse de défilement du papier de 50 mm/s est recommandée. Cette vitesse de balayage plus rapide élargit physiquement le tracé, ce qui permet de mieux distinguer les ondes P des ondes T précédentes et de mesurer l'intervalle PR avec précision.
Les pinces crocodiles peuvent-elles provoquer une dérive de la ligne de base ?
Oui. Si les pinces crocodiles sont fixées à sec, appliquées sur un pelage épais sans écarter les poils, ou si du gel conducteur résiduel a séché sur les dents métalliques, la résistance électrique augmente. Ce mauvais contact est une cause principale de dérive de la ligne de base et d'interférences CA sévères.
À quelle fréquence le papier de l'imprimante thermique doit-il être remplacé ?
Le papier thermique ne doit être remplacé que lorsque le rouleau est presque vide, ce qui est indiqué par une bande colorée sur le bord du papier. Cependant, il est impératif d'utiliser uniquement la taille de quadrillage et le grammage spécifiques recommandés par le fabricant, car le papier générique peut causer une usure excessive de la tête d'impression et entraîner des imprécisions dimensionnelles lors de l'interprétation.
