Dados de infraestrutura das instalações indicam que 68% do deslocamento da iluminação de teto e das falhas mecânicas em centros cirúrgicos veterinários não se originam no mecanismo do braço, mas sim em reforços de teto inadequados. A fixação de um foco cirúrgico halógeno pesado e gerador de calor exige a adesão rigorosa às normas de engenharia estrutural. Diferentemente das luzes de diagnóstico leves, os sistemas halógenos tradicionais demandam configurações de montagem especializadas para gerenciar tanto o peso estático quanto o torque dinâmico aplicado quando os veterinários manipulam as cúpulas de iluminação durante procedimentos complexos.
3 Configurações Estruturais para Clínicas Veterinárias
A seleção das ferragens de montagem adequadas depende inteiramente da arquitetura existente da edificação e da carga dinâmica do equipamento. Uma unidade halógena padrão de cabeçote único aplica até 150 lbs de torque rotacional na placa de teto quando totalmente estendida. A atualização para uma configuração de cabeçote duplo para cirurgias de cavidades profundas eleva essa exigência de carga para acima de 250 lbs.
A matriz a seguir compara as configurações estruturais comuns para iluminação veterinária de teto.
| Sistema de Montagem | Principais Parâmetros de Carga | Cenário Clínico | Faixa de preço de instalação |
|---|---|---|---|
| Parafusos Tira-fundo para Fixação Direta em Viga | Suporta até 100 lbs de carga estática; resistência limitada ao torque | Clínicas ambulatoriais de pequenos animais; focos de cabeçote único | US$ 500 - US$ 850 |

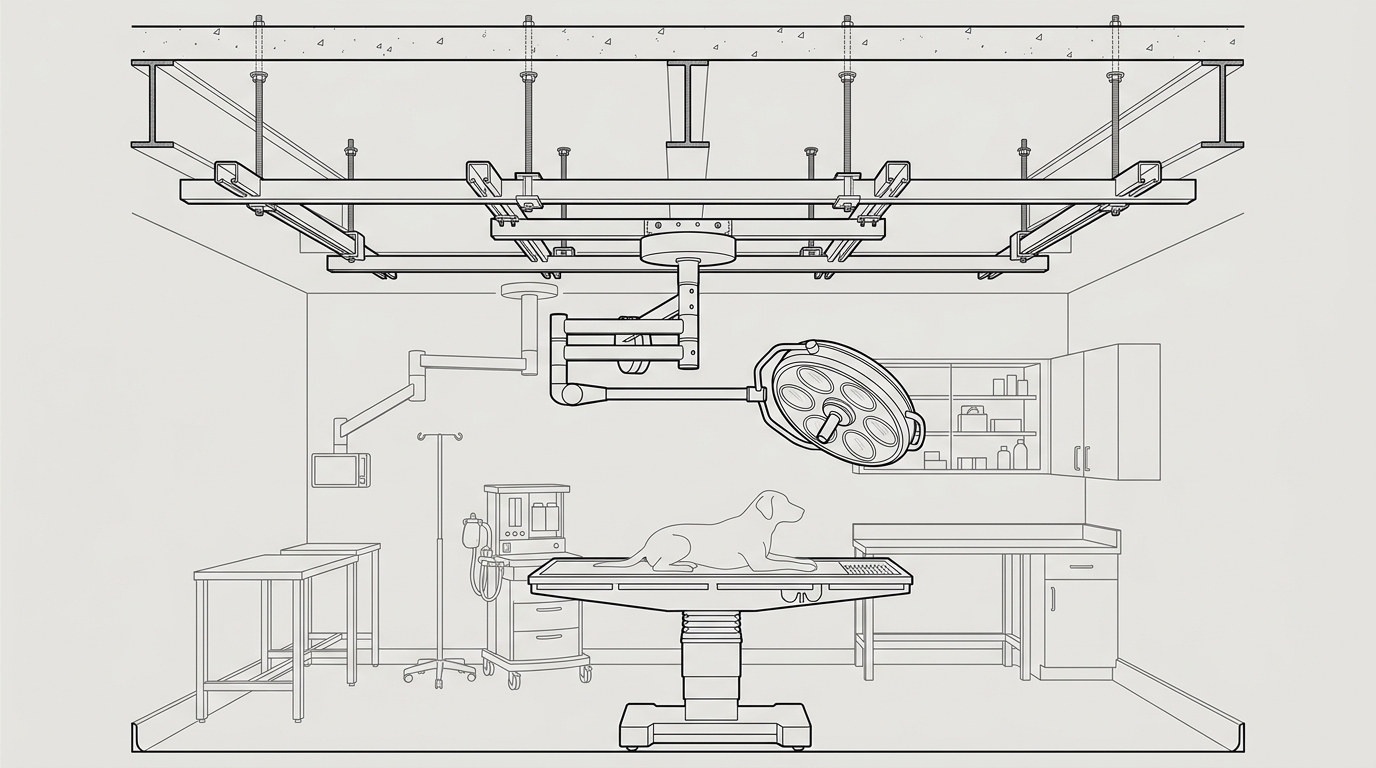

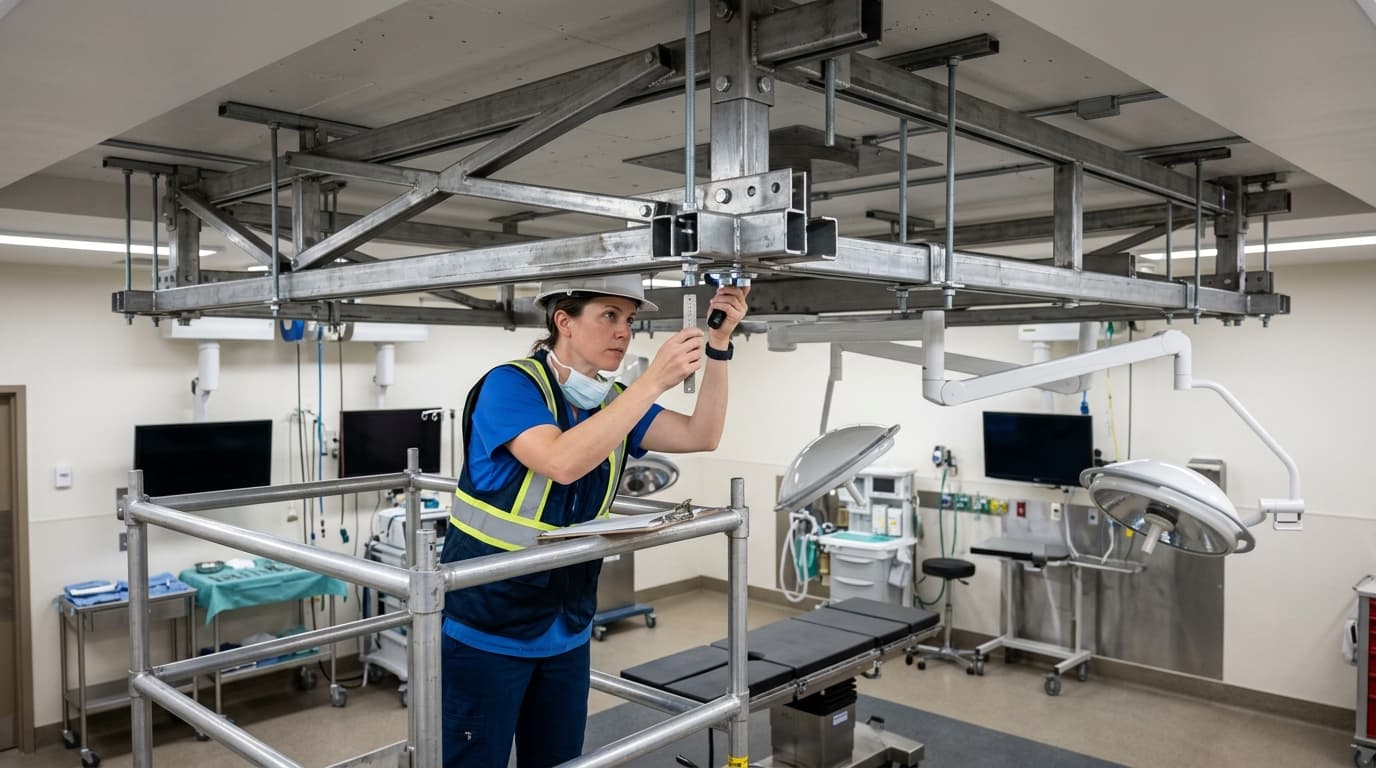

| Suspensão em Grade Unistrut | Suporta 150-250 lbs; excelente distribuição de peso. | Prontos-socorros de alto fluxo; sistemas halógenos ou híbridos de cabeçote duplo | $1.200 - $1.800 |
| Placa de Aço com Parafusos Passantes | Suporta mais de 300 lbs; compressão zero no drywall | Centros cirúrgicos para equinos e grandes animais | $1.800 - $2.500 |
| Suporte de Retrofit para Forro Suspenso | Suporta até 120 lbs; depende de amarrações em vigas secundárias. | Espaços locados onde o acesso ao forro rígido é restrito | $900 - $1.400 |
Ganhos de Eficiência: Os Números Falam
Suportes de teto devidamente projetados impactam diretamente a eficiência cirúrgica ao eliminar o deslocamento do braço. Estudos de fluxo de trabalho clínico mostram que os veterinários perdem, em média, 4,5 minutos por hora reposicionando cúpulas de iluminação que não mantêm sua posição. Ao implementar uma suspensão em grade Unistrut em vez da fixação direta em drywall, as clínicas reduzem os incidentes de deslocamento do braço em 82% ao longo de um ciclo de vida de cinco anos.
Além disso, a manutenção da estabilidade absoluta garante que o ponto focal permaneça precisamente alinhado ao campo cirúrgico. Em procedimentos delicados, como descompressões espinhais ou cirurgias vasculares, um desvio de 5 cm no campo de luz pode obscurecer temporariamente a visão do cirurgião veterinário, exigindo uma correção manual imediata que compromete os protocolos de esterilidade.
Custo de Tempo de Inatividade por Hora de Mau Uso
Quando os suportes estruturais falham, o impacto financeiro estende-se muito além da fatura do reparo. Se um equipamento de fixação cede durante um procedimento ortopédico, a sala de cirurgia deve ser retirada de operação. Dados sugerem que o tempo de inatividade inesperado do centro cirúrgico custa entre US$ 450 e US$ 800 por hora em procedimentos atrasados e emergências redirecionadas.
A gestão térmica é outro fator estrutural crítico. As lâmpadas halógenas geram um calor intenso, que sobe para a canopla de montagem. A exposição prolongada a altas temperaturas pode degradar as arruelas de amortecimento de borracha padrão no suporte. Devido a esses desafios térmicos e de peso, muitos diretores clínicos agora especificam umFoco Cirúrgico de LEDpara novas construções. A tecnologia LED reduz o estresse de carga no teto em até 40% e elimina a degradação térmica das ferragens de montagem. Para instalações que estão modernizando sua infraestrutura, a transição para equipamentos como oFoco Cirúrgico LED YD 200 (Profundo) YD 200oferece iluminação superior ao mesmo tempo em que reduz drasticamente as exigências estruturais no teto.
Taxa de Erro: Instaladores Treinados vs. Prestadores de Serviço Não Treinados
Uma variável significativa na longevidade da fixação é a equipe que realiza a instalação. Auditorias em obras de hospitais veterinários revelam uma incidência 45% maior de afrouxamento de suportes quando as montagens são instaladas por empreiteiros gerais, em vez de técnicos instaladores de equipamentos médicos certificados. Empreiteiros gerais frequentemente negligenciam o torque rotacional aplicado quando o braço de suspensão é estendido ao seu raio máximo.
Com base na observação clínica da HQS, a montagem de uma unidade halógena de cabeçote duplo em drywall comum sem uma placa de reforço de aço de 1/2 polegada resulta em uma queda de 1,5 grau no braço nos primeiros 90 dias de uso clínico intenso. O constante movimento de empurrar e puxar realizado pelos técnicos comprime rapidamente o drywall atrás do flange, comprometendo toda a integridade estrutural. A utilização de instaladores treinados garante que as especificações precisas de torque sejam atendidas e que materiais de reforço adequados sejam integrados à superestrutura do teto.
Parâmetros de Referência de Intervalos de Manutenção
Mesmo as instalações de teto mais robustas exigem avaliações de rotina para garantir a segurança e evitar o deslocamento. O peso dos braços de suspensão e o ajuste contínuo durante as operações veterinárias diárias exigem um protocolo rigoroso de manutenção preventiva.
O cronograma a seguir descreve as verificações padrão do setor necessárias para manter a integridade estrutural dos sistemas de iluminação clínica suspensos.
| Frequência | Tarefa | Ação Principal |
|---|---|---|
| Diário | Avaliação de Deriva | Estenda os braços até o alcance máximo; verifique se o cabeçote da lâmpada mantém a posição sem ceder para baixo. |
| Semanal | Inspeção da Cúpula | Inspecione visualmente a cobertura do teto quanto a frestas recém-formadas entre o drywall e a base do flange. |
| Mensal | Verificação da Resistência Rotacional | Gire o eixo central 360 graus. Verifique se há ruídos de atrito indicando rolamentos de encosto desgastados. |

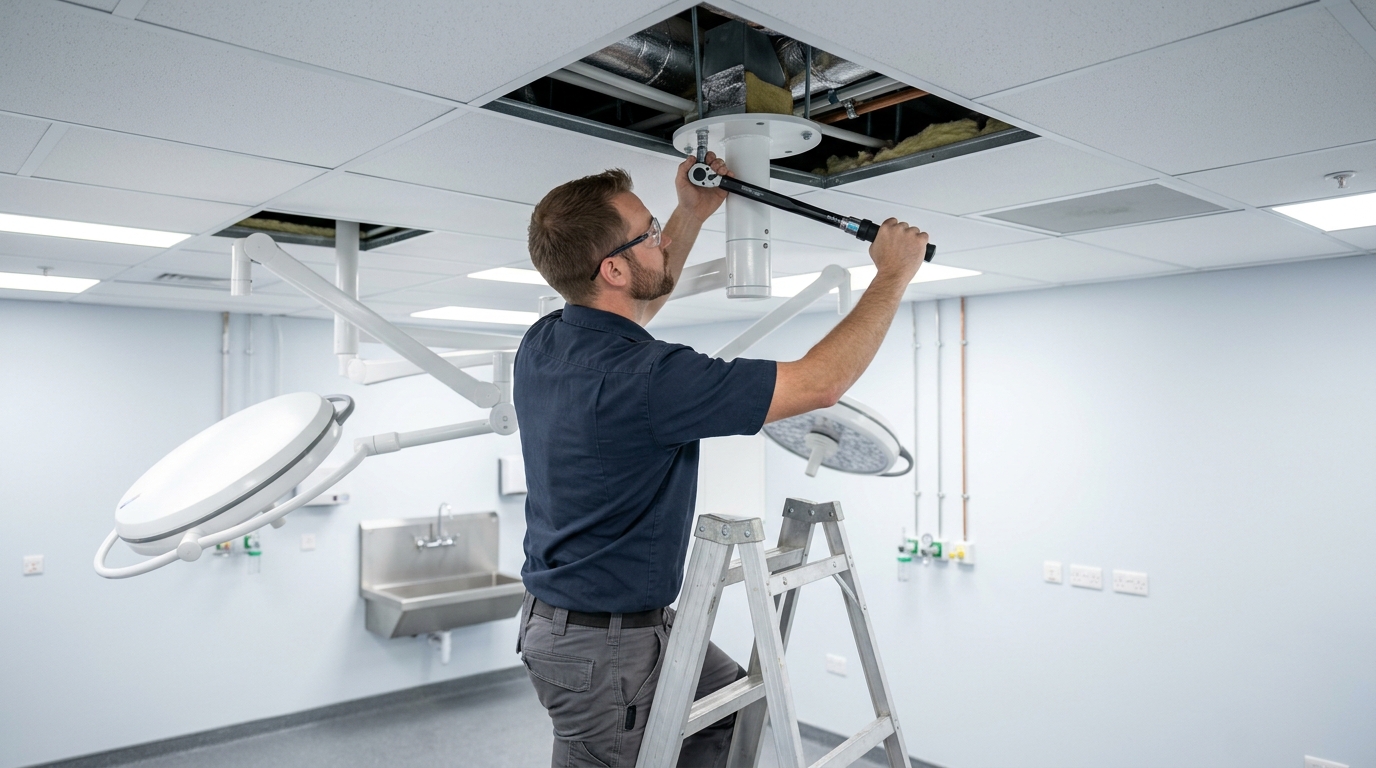

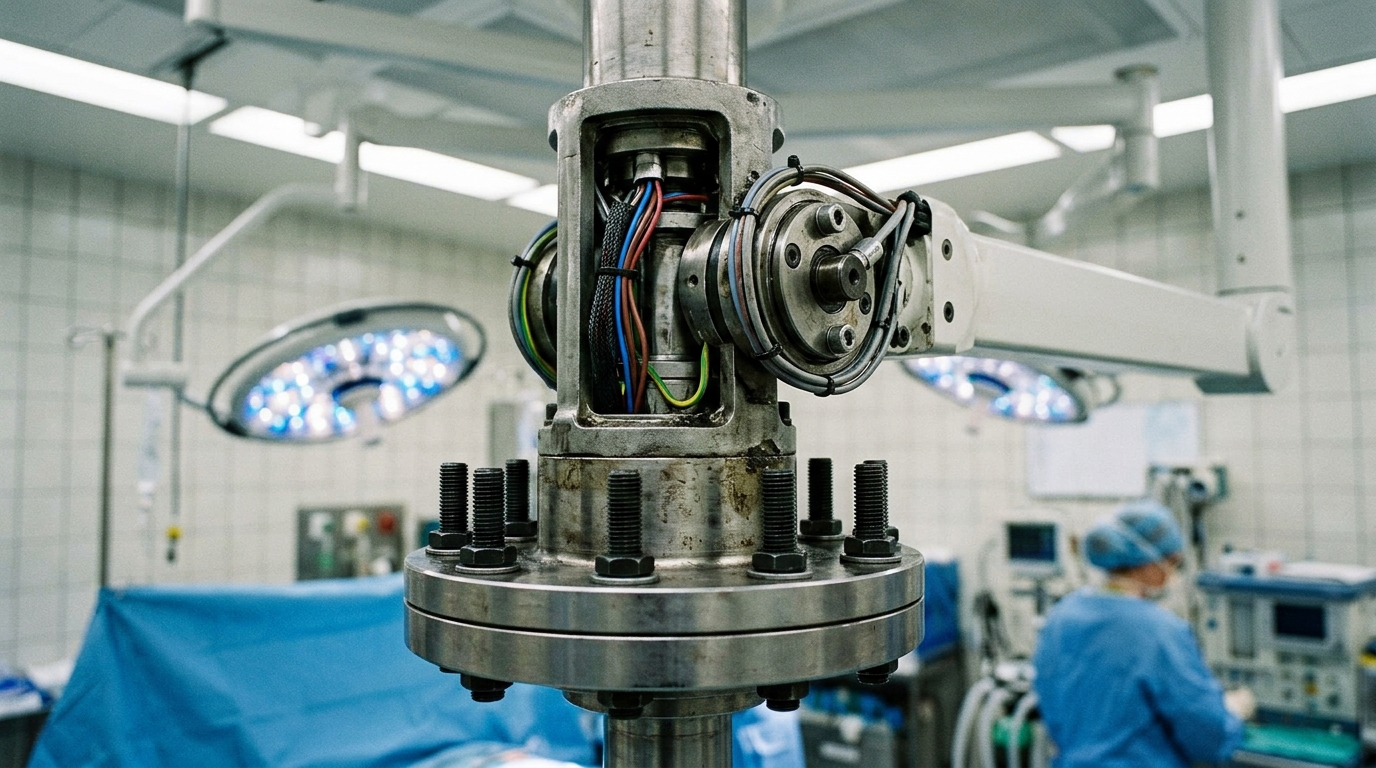

| Anual | Validação de Torque do Parafuso de Flange | Remova a cobertura da canopla e utilize um torquímetro calibrado para verificar se todos os parafusos de montagem principais atendem às especificações de fábrica. |
Resumo de Dados: Impacto da Otimização
A padronização da abordagem para instalações estruturais resulta em melhorias mensuráveis na segurança da instalação, na continuidade dos procedimentos e na vida útil dos equipamentos. Ao adequar o tipo de suporte à carga clínica, os hospitais veterinários mitigam os riscos associados a acessórios suspensos pesados.
| Métrico | Suporte de Viga Padrão | Montagem em Unistrut / Placa | Impacto no Desempenho |
|---|---|---|---|
| Incidência de Deslocamento do Braço (5 Anos) | Alto (Requer ajuste frequente) | Baixo (Estável ao longo do tempo) | Redução de 82% nos eventos de deriva |
| Capacidade Máxima de Carga | Até 100 lbs | 250 - 300+ libras | Permite a montagem segura de cabeçote duplo |
| Taxa de Compressão de Drywall | Queda de 1,5 grau em 90 dias | Compressão zero | Elimina o cedimento estrutural |
Perguntas Frequentes
Qual é a capacidade de carga mínima do teto necessária para a iluminação cirúrgica de teto?
Para sistemas halógenos padrão de cabeçote único, a estrutura do teto deve suportar uma carga dinâmica de pelo menos 150 libras para compensar o torque rotacional do braço estendido. Configurações de cabeçote duplo normalmente exigem estruturas dimensionadas para 250 libras ou mais, utilizando placas de reforço de aço ou grades unistrut.
Os suportes de teto de halogênio existentes podem ser reutilizados ao atualizar para equipamentos LED?
Sim, na maioria dos casos. Como a tecnologia de iluminação mais antiga é significativamente mais pesada, um suporte que sustenta com segurança uma luminária tradicional de vidro e refletor excederá facilmente os requisitos estruturais para uma luminária de LED moderna e leve. No entanto, os padrões de furação da flange devem ser validados quanto à compatibilidade.
Por que o meu foco cirúrgico cede para baixo mesmo após o aperto das articulações do braço?
Se o ajuste das articulações do braço articulado não resolver o deslocamento, o problema provavelmente se origina no suporte de teto. A compressão do drywall atrás do flange de montagem ou parafusos de fixação afrouxados fazem com que todo o eixo central se incline levemente. Mesmo uma inclinação de 1 grau no teto traduz-se em várias polegadas de deslocamento na extremidade de um braço totalmente estendido.
