Na medicina veterinária diagnóstica, a clareza da imagem determina a precisão do tratamento. Embora muitas clínicas concentrem os investimentos de capital em sistemas de aquisição de imagem, os ambientes de visualização diagnóstica permanecem significativamente subotimizados. Dados do setor clínico sugerem que até 15% das fissuras ósseas sutis ou nódulos pulmonares em estágio inicial são inicialmente ignorados ou interpretados incorretamente devido à uniformidade de luz degradada nos equipamentos de visualização. Padronizar a manutenção de negatoscópios não é meramente uma tarefa administrativa; é um requisito clínico para manter a resolução de alto contraste, reduzir a fadiga ocular dos profissionais e acelerar os fluxos de trabalho diagnósticos.
Ganhos de Eficiência: Os Números Falam
A otimização dos equipamentos de visualização resulta em melhorias mensuráveis na produtividade diária da clínica. Quando uma tela de visualização oferece uma luminância constante de mais de 4.000 candelas por metro quadrado (cd/m²) com uma variância de uniformidade inferior a 10%, os veterinários avaliam as radiografias de forma significativamente mais rápida. Avaliações visuais de rotina de filmes de alto contraste, como avaliações ortopédicas para rupturas do ligamento cruzado canino, apresentam uma redução média no tempo de leitura de 18 segundos por estudo quando a cintilação da tela e o sombreamento de borda são eliminados. Em uma semana de alto volume com 50 estudos radiográficos, isso equivale a 15 minutos de tempo veterinário economizado, traduzindo-se diretamente em um aumento da disponibilidade clínica.
Por outro lado, difusores de acrílico degradados ou matrizes de retroiluminação com falhas forçam os clínicos a reposicionarem manualmente os filmes pela tela para encontrar "pontos brilhantes", interrompendo o processo cognitivo de avaliação visual. A manutenção de protocolos rigorosos de uniformidade garante que o equipamento opere em seu desempenho óptico máximo, apoiando diretamente a agilidade diagnóstica.
3 Configurações que Reduzem o Tempo de Procedimento
Sistemas de visualização modernos incorporam parâmetros ajustáveis que influenciam diretamente a eficiência clínica. Ao padronizar estas três configurações operacionais, os hospitais reduzem gargalos diagnósticos:
1. Calibração de Luminância (Lux/cd/m²): Garantir que a saída do painel exceda 3.500 cd/m² é fundamental para a avaliação de tecidos densos. Operar abaixo deste limite obscurece as margens dos tecidos moles, enquanto o brilho excessivo sem ajuste causa fadiga ocular imediata ao profissional. A utilização de matrizes de LED dimerizáveis permite que os técnicos ajustem a saída de luz à densidade óptica específica do filme.
2. Controle da Temperatura de Cor: A radiologia veterinária exige um espectro de cores frio, semelhante à luz do dia. A calibração do painel para operar de forma consistente entre 6.500K e 8.500K aumenta o contraste visual dos gradientes de escala de cinza, facilitando a identificação de microcalcificações em relação aos tecidos circundantes.
3. Autoativação Segmentada: A implementação de equipamentos com microinterruptores ativados por filme garante que apenas a seção da tela que contém um filme se ilumine. Isso minimiza o ofuscamento pela luz ambiente na sala escura ou na área de leitura, melhorando o tempo de adaptação pupilar do veterinário e reduzindo a duração total da avaliação.
Comparação de Iluminadores: 4 Configurações Clínicas
A seleção do hardware de visualização adequado determina a uniformidade de base que sua clínica pode alcançar. Embora muitas instalações modernas integremraio-x digital veterináriosistemas, os iluminadores físicos permanecem fundamentais para o planejamento cirúrgico, a integração de registros analógicos históricos e a revisão de traumas de emergência. A tabela abaixo compara as configurações padrão.
| Tipo de Equipamento | Especificações Principais (Luminância e Uniformidade) | Cenário Clínico Principal | Faixa de preço estimada |
|---|---|---|---|
| Banco Único CCFL | 2.000 cd/m², ~75% de uniformidade, cintilação elevada | Clínicas ambulatoriais de baixo volume, revisão básica | $150 - $300 |
| LED de Iluminação Lateral de Corpo Único | 4.000 cd/m², >90% de uniformidade, sem cintilação | Práticas de felinos/exóticos, diagnósticos padrão | $300 - $550 |

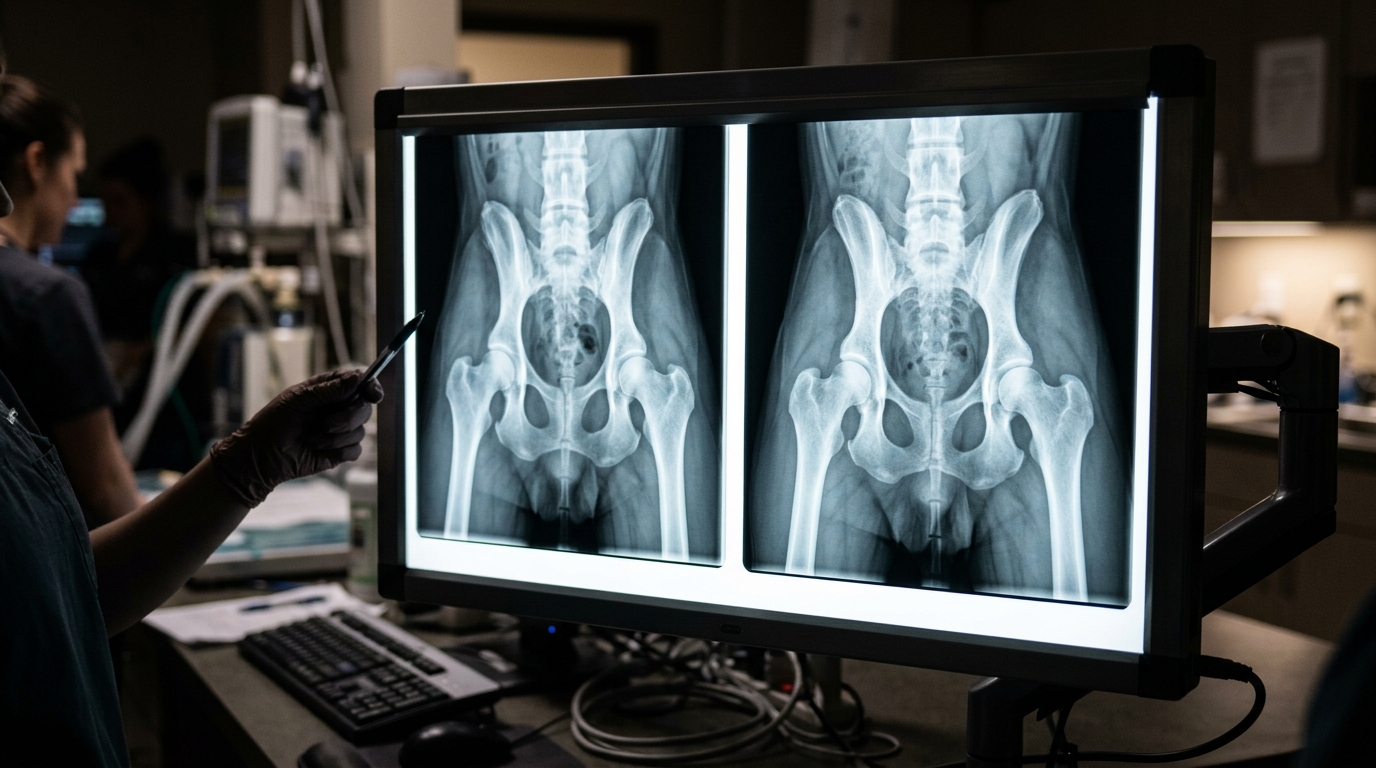

| Matriz de LED de Banco Duplo | >5.000 cd/m², >95% de uniformidade, sensores automáticos | Centros de cirurgia ortopédica, trauma de alto volume | $600 - $1.100 |
| Matriz de LED de Quatro Bancos | >5.000 cd/m2, >95% de Uniformidade, zonas segmentadas | Hospitais equinos, série de trauma canino de corpo inteiro | $1.200 - $2.500 |
Taxa de Erro: Equipe Treinada vs. Não Treinada
A degradação do equipamento é frequentemente acelerada pelo manuseio diário inadequado. Funcionários sem treinamento costumam utilizar solventes químicos agressivos (como amônia ou compostos pesados de amônio quaternário) para limpar os painéis de visualização em acrílico. Esses produtos químicos causam microabrasões e amarelamento no difusor de acrílico, destruindo permanentemente a uniformidade da luz e criando opacidades artificiais que mimetizam lesões patológicas em um filme.
Com base em observações clínicas da HQS em diversos centros de diagnóstico de alto volume, instalações onde os técnicos carecem de protocolos de limpeza padronizados apresentam uma taxa 22% superior de substituição de painéis em um ciclo de três anos. Além disso, a leitura de filmes em telas com danos químicos aumenta a incerteza diagnóstica. O estabelecimento de treinamentos formais sobre cuidados com o hardware — como os detalhados em nosso guia abrangente sobreComo Utilizar um Negatoscópio: Melhores Práticas Clínicas para Profissionais—mitiga este risco, garantindo que o investimento mantenha a sua integridade ótica ao longo de milhares de ciclos de funcionamento.
Custo de inatividade por hora de uso indevido
Quando um componente essencial de hardware de visualização falha, o impacto operacional vai além de um mero inconveniente. Em um ambiente cirúrgico ativo, como um centro de referência ortopédico especializado, a dependência de imagens intraoperatórias exige uma visualização imediata e de alta fidelidade para confirmar o posicionamento do implante. Se o primárioNEGATOSCÓPIO DE LED ZG - 1B/2B/3B/4Bapresentar falha na fonte de alimentação ou cintilação severa do LED, o procedimento é interrompido.
Avaliamos esta interrupção com um custo mínimo de tempo de inatividade de US$ 120 por hora. Este cálculo inclui o tempo ocioso do cirurgião principal, do técnico veterinário e o tempo prolongado que o paciente permanece sob anestesia. Avaliações preventivas de rotina de motores cirúrgicos e sensores de comutação evitam essas falhas agudas, garantindo a continuidade ininterrupta do fluxo de trabalho durante procedimentos críticos.
Parâmetros de Referência para Intervalos de Manutenção
Para manter a consistência óptica e prevenir falhas de hardware localizadas, as melhores práticas de engenharia clínica determinam um cronograma de manutenção estruturado. A tabela a seguir descreve as frequências e os procedimentos exatos necessários para manter a uniformidade de nível diagnóstico.
| Frequência | Descrição da Tarefa | Ação Principal / Protocolo |
|---|---|---|

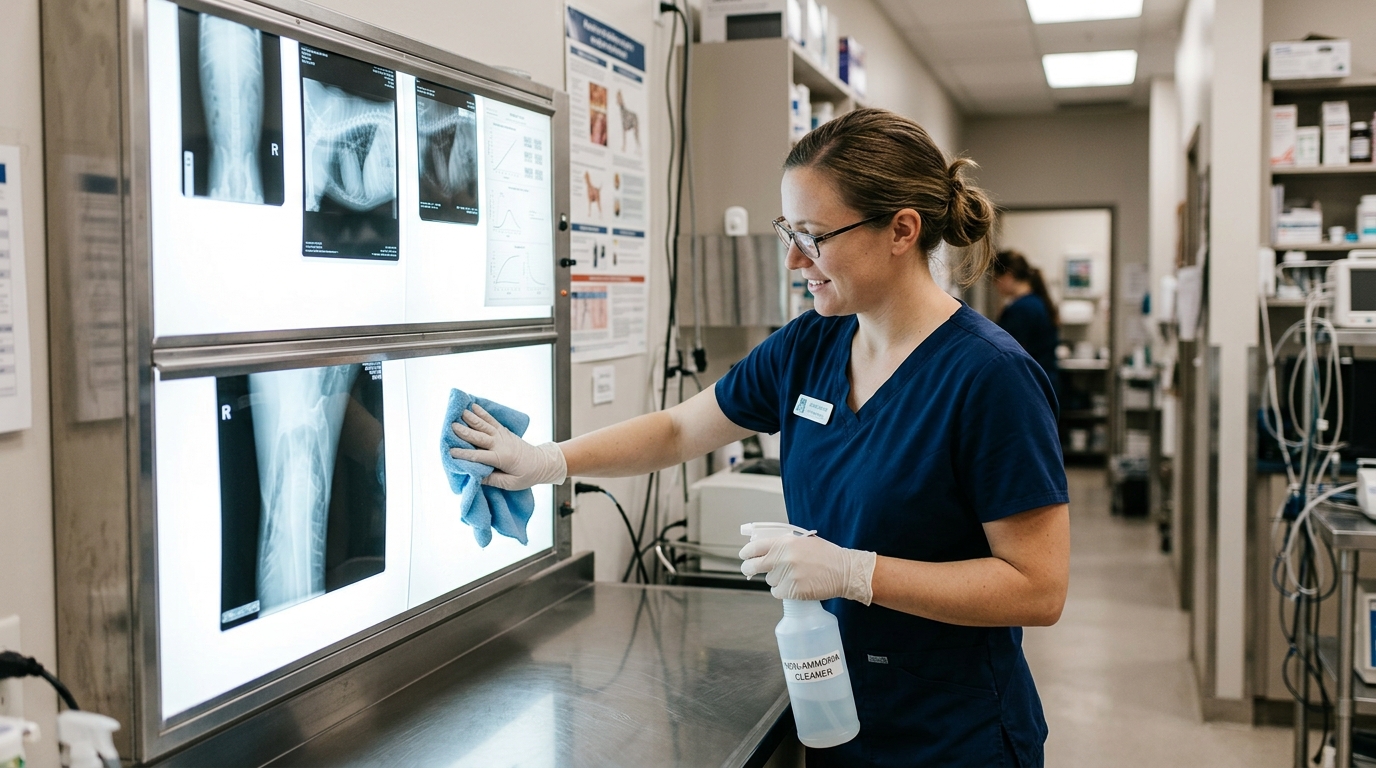

| Diário | Limpeza de Superfícies e Cuidados com o Difusor | Limpe o painel de visualização de acrílico utilizando apenas álcool isopropílico 70% ou limpadores ópticos especializados com um pano de microfibra macio. Evite estritamente o uso de amônia. |
| Semanal | Validação do Autossensor | Insira um filme de teste em todos os slots individuais do painel para verificar se o microinterruptor ativa o segmento de LED correspondente em até 0,5 segundo. |

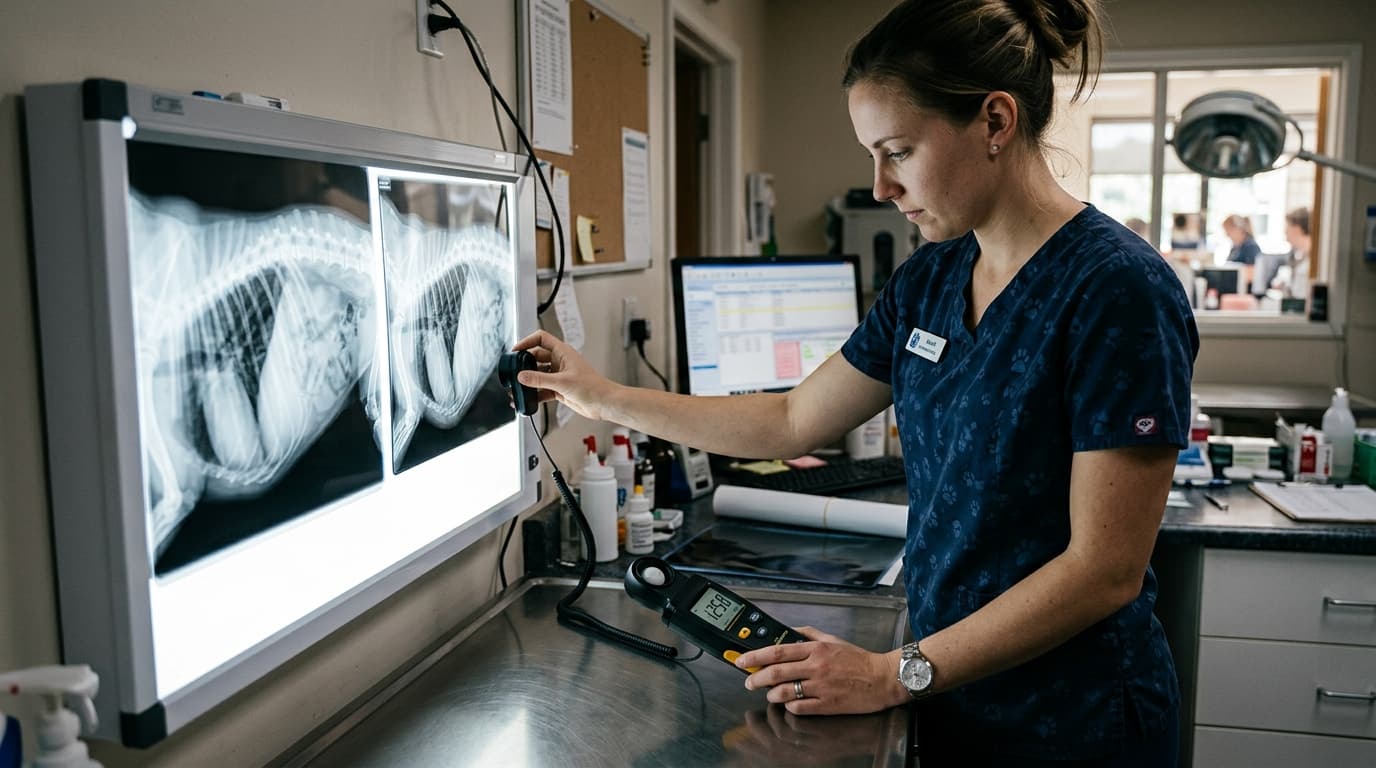

| Mensal | Auditoria de Luminância e Uniformidade | Utilize um luxímetro digital para medir a luminosidade no centro e nos quatro cantos de cada painel. Certifique-se de que a variação entre as zonas permaneça abaixo de 10%. |

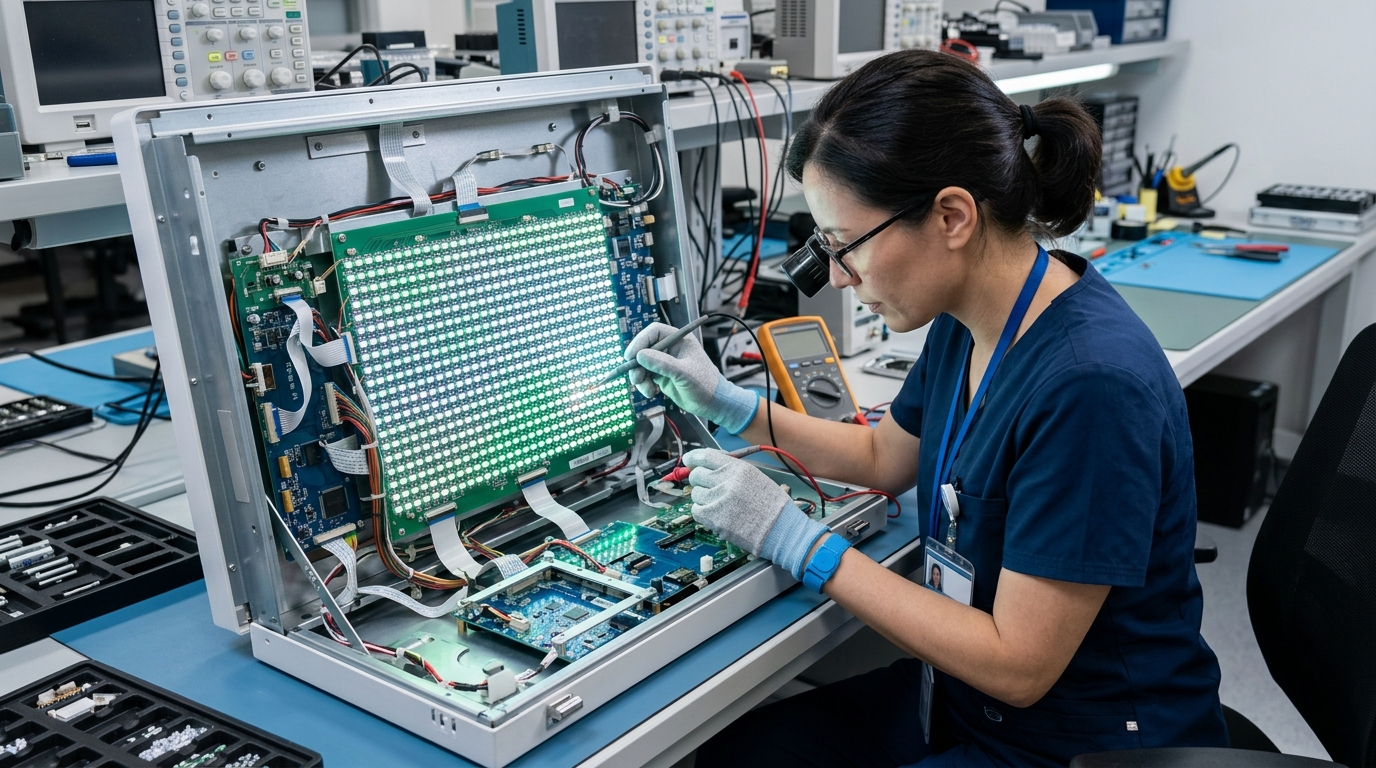

| Anual | Inspeção do Driver e Componentes Internos | Avalie a estabilidade da tensão da fonte de alimentação e inspecione as fitas da matriz de LED interna em busca de pontos inativos. Substitua as fitas degradadas para restaurar a uniformidade de referência. |
Resolução de Falhas Comuns de Uniformidade de Luz
Quando manchas escuras localizadas ou faixas aparecem na tela, o valor diagnóstico do equipamento cai imediatamente. Esses problemas geralmente decorrem de três falhas específicas: queima de diodos LED, amarelamento do difusor ou flutuação do driver de alimentação.
Para painéis modernos com iluminação lateral (edge-lit), uma falha em uma única fita de LED pode causar uma sombra em gradiente distinta em toda a área de visualização. Os técnicos devem primeiro identificar se o problema reside na fonte de luz ou na fonte de alimentação. Avalie a saída de tensão do driver principal; se ela cair abaixo do limite nominal de 12V ou 24V, a substituição do driver frequentemente restaurará a uniformidade total sem a necessidade de substituir os próprios diodos emissores de luz. Se o painel difusor estiver amarelado devido à exposição UV ou danos químicos, nenhuma substituição de diodos corrigirá o desvio da temperatura de cor. O próprio painel de acrílico deve ser adquirido e substituído para restaurar o rigoroso requisito de luz diurna de 6.500K.
Resumo de Dados: Impacto da Otimização
Ao implementar uma calibração rigorosa, treinar a equipe em protocolos de limpeza adequados e aderir a frequências de manutenção padronizadas, os hospitais veterinários podem maximizar a vida útil e a utilidade de seus equipamentos de visualização. A tabela abaixo resume os impactos mensuráveis dessas práticas padronizadas.
| Métrica Clínica | Linha de Base Pré-Otimização | Resultado Pós-otimização | Benefício Operacional Líquido |
|---|---|---|---|
| Tempo de Leitura do Diagnóstico | ~120 segundos por estudo | ~102 segundos por exame | Fluxo clínico 15% mais rápido |
| Taxa de Substituição do Difusor | Elevado (devido a abrasão química) | Próximo a zero em até 5 anos | Elimina o OPEX de hardware desnecessário |
| Tempo de inatividade intraoperatório | Atrasos esporádicos (custo de $120/h) | 0 leituras cirúrgicas em atraso | Maior segurança do paciente sob anestesia |
| Variação de iluminância | Até 25% dos cantos ao centro | Rigorosamente <10% de variação | Precisão visual consistente de alto contraste |
Perguntas Frequentes
O que causa faixas escuras localizadas em um negatoscópio veterinário?
As faixas escuras localizadas são tipicamente causadas pela falha de pontos de LED individuais em uma fita de luz específica, ou por uma queda de tensão em um driver de alimentação interno com falha. Em painéis de iluminação lateral (edge-lit), mesmo um único diodo com falha pode projetar uma sombra visível através do difusor de acrílico, reduzindo a uniformidade para níveis abaixo dos padrões diagnósticos.
Com que frequência a equipe da clínica deve medir a luminância da tela de visualização?
As diretrizes clínicas recomendam a medição mensal da luminância e da uniformidade da tela utilizando um luxímetro digital. Os técnicos devem testar o centro do painel e os quatro cantos para verificar se a variação entre quaisquer dois pontos não excede 10%, garantindo uma resolução de contraste consistente para a avaliação de tecidos densos.
Posso usar limpa-vidros comum no painel de visualização em acrílico?
Não. Limpadores de vidro comerciais comuns frequentemente contêm amônia, que reage com o difusor de acrílico. Com o tempo, essa exposição química causa microabrasões, embaçamento e amarelamento, o que altera permanentemente a temperatura da cor e prejudica a uniformidade da luz. Utilize apenas álcool isopropílico 70% ou limpadores ópticos especializados com um pano de microfibra não abrasivo.
