ICU 吊塔天花板安装：所需净空与高度

现有设施数据显示，68% 的兽医创伤中心报告称，由于天花板支架尺寸不当，出现了严重的流程瓶颈、电缆疲劳或头部碰撞风险。在规划重症监护室或手术室时，天花板楼板、悬挂设备与临床地面之间的空间几何关系是一门严谨的科学。哪怕只有 150 毫米的计算误差，也可能导致设备托架无法触及，或限制重症监护设备的移动。

部署合适的手术吊塔需要平衡结构承重能力与精准的垂直落差测量。通过标准化安装高度和转动活动间隙，兽医临床主管可将患宠周边的操作空间提升多达40%，同时延长内部气动及电气组件的使用寿命。

3个关键指标：天花板净空经济学

ICU吊塔的规格选型关键在于三项精确的净空指标。设施管理人员必须在进行结构加固前核算这些尺寸，以确保达到最佳的临床应用效果。

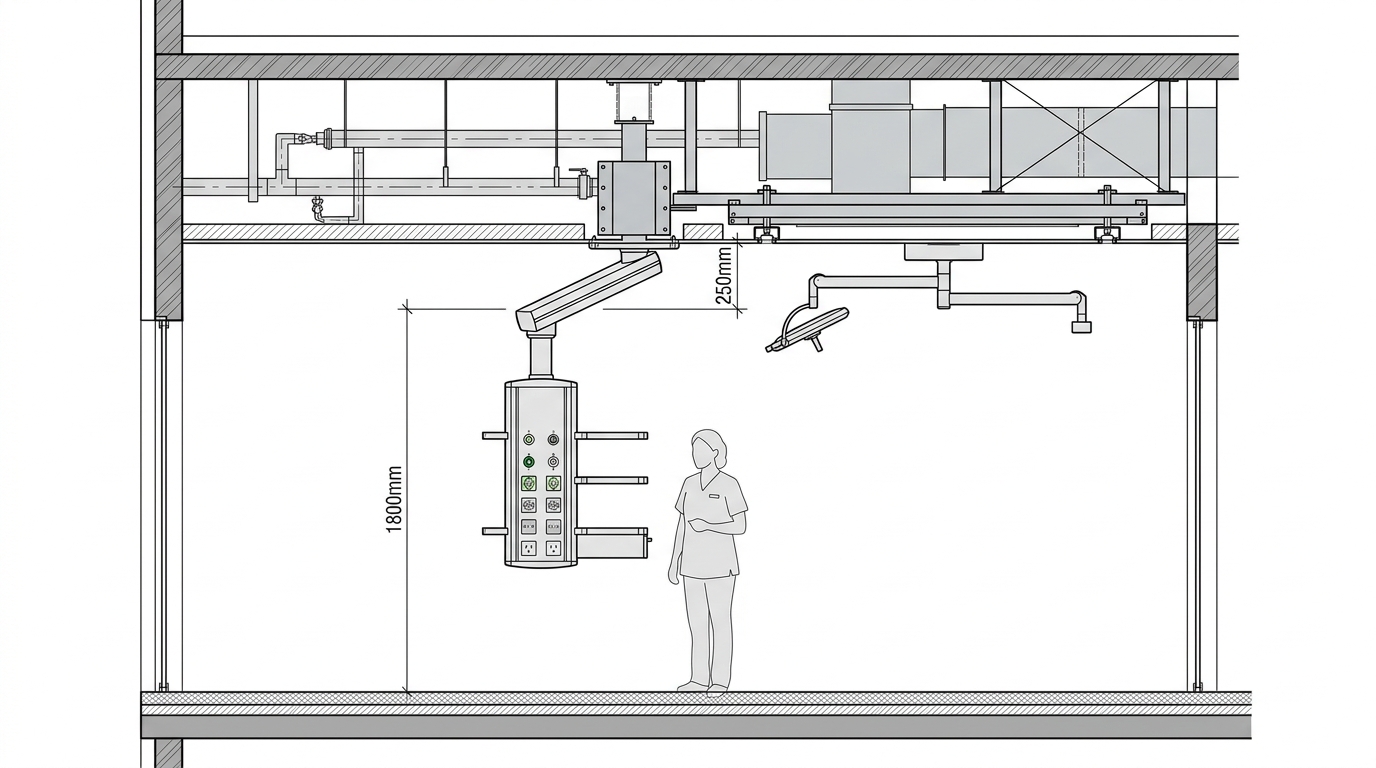

第一个关键指标是地面至托架的最小净空高度。行业指南建议，从完工地面到最低控制台底部的距离应保持在 1800mm 至 1900mm 之间。这一特定高度可在快速转运患病动物时防止工作人员头部碰撞，同时确保身高在 1.6m 至 1.8m 之间的操作人员能够以符合人体工程学的触及范围操作触摸板和气体终端。

第二个指标是天花板结构下垂比。对于建筑天花板超过 3000mm 的兽医设施，必须使用定制悬吊管。将臂关节延伸至距离主安装座 400mm 以下的位置会产生过大的法兰盘扭矩。使用专门的手术吊塔 T.IIB该配置可在较宽的吊顶跨度内实现机械载荷的安全分配。

最后一个指标是关节半径重叠。标准的800mm主臂结合600mm副臂，总工作半径可达1400mm。为防止在紧急重新定位过程中发生灾难性碰撞，该工作半径必须在垂直方向上与所有顶部照明轨道和麻醉吊塔保持至少250mm的净空。

4种吊塔安装类型与天花板高度

正确选择安装组件完全取决于吊顶完成面高度和结构楼板深度。下表概述了针对不同设施规格所需的配置。

缩短手术时间的3项设置

一旦结构高度锁定，优化吊塔箱体的内部配置可带来显著的效率提升。来自高接诊量诊所的数据表明，标准化的模块布局能为重症监护干预节省数分钟的时间。

首先，必须精确校准搁板的垂直间距。在集成综合系统时，模块化搁板之间保持至少 300mm 的间距至关重要。兽用监护仪该间距确保多参数电缆不会顶靠在上方托盘上产生弯折，预计每年可降低 25% 的电缆更换频率。

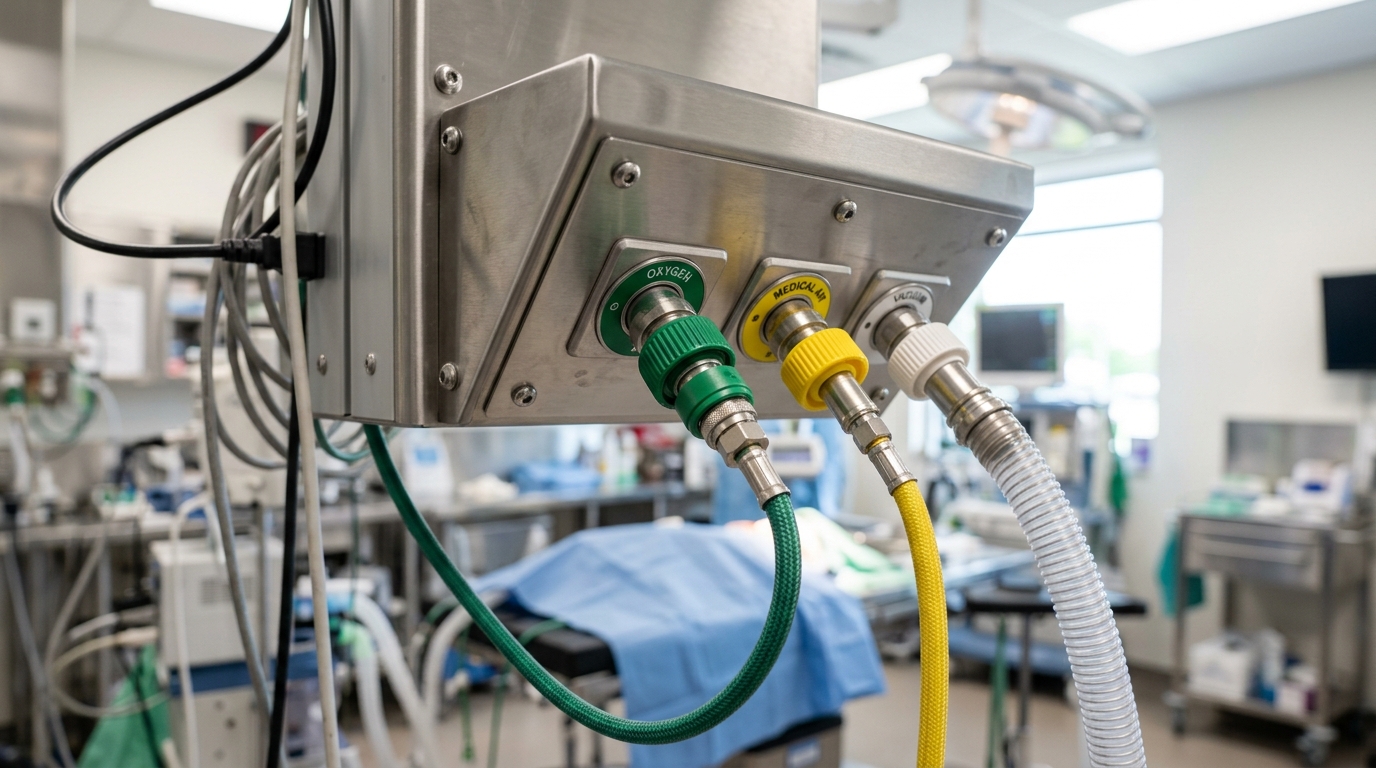

其次，终端倾角决定了工作流程的速度。医用气体终端应指定为45度向下倾角，而非标准的90度侧向安装。这能防止软管水平突出，使工作人员可以更靠近设备柱，而不会勾挂到氧气或负压管线。

第三，必须根据控制台的满载重量校准摩擦制动器的张力。张力不足的制动器会导致ICU吊塔 T.IVB在操作过程中发生偏移，需要不断进行重新调整。调节得当的气动制动器可使 150kg 的负载保持完全静止，从而减少因重新定位而产生的中断。

错误率：受训人员与未受训人员

设备寿命与操作人员的操作方式直接相关。未能针对吊塔正确操控对员工进行培训的机构，在投入使用的前两年内，其关节轴承故障率高出 40%。

未经培训的操作人员经常通过拉拽设备托盘而非使用专用控制手柄来移动吊塔。这会对立柱产生横向剪切应力，最终导致内部轴承滚道变形。此外，在未完全释放气动或电磁制动器的情况下强行拖动设备，会导致摩擦片过早磨损，进而引发前述的漂移问题。

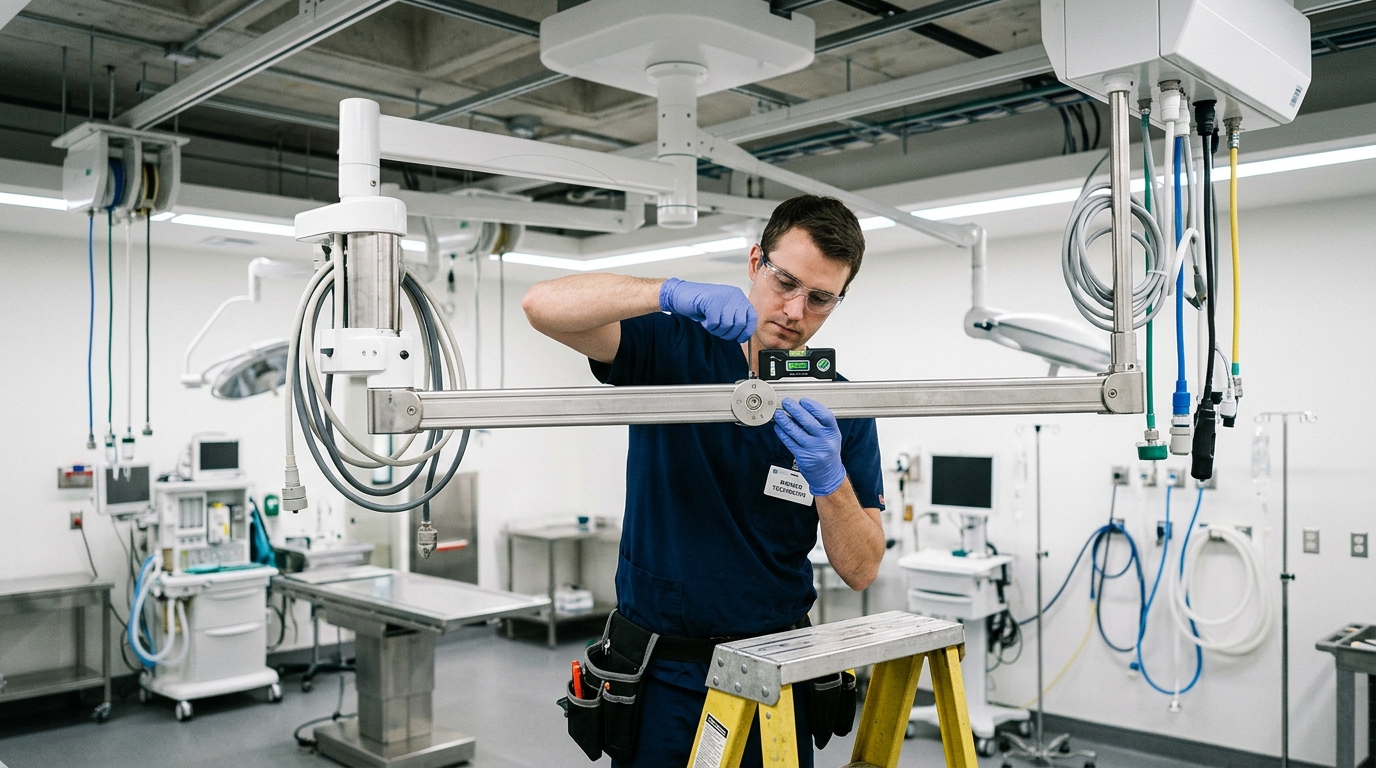

根据 HQS 临床观察，第一年内 82% 的悬臂漂移问题源于在坡度大于 2 度的天花板上安装了标准平装底座，而非气动制动器的机械故障。当安装底板不完全水平时，重力会持续将沉重的控制台拉向最低点，从而超出了标准摩擦力设置的范围。

误用导致的每小时停机成本

吊塔故障造成的经济影响不仅限于零件更换。当中央重症监护吊柱无法使用时，整个诊疗位通常也会随之停用。

悬臂关节内部的气路块受损或电缆导管断裂需要专业技术人员进行维修。行业数据表明，兽医急诊重症监护位平均每小时产生 350 美元的收入。吊塔故障若导致标准的 48 小时维修停工，将造成重大的经济损失。

预防这些故障需要严格遵守最大承载能力。在置物架上放置过重的辅助设备导致超载，或不当地从...悬挂电缆兽用麻醉机直接作用于吊塔接头，会加速结构疲劳。严格的预防性检查是防止机械故障停机的唯一手段。

维护间隔基准

为确保设备运行的持续稳定并符合医疗设施安全标准，技术操作人员必须严格遵守维护规程。下表列出了必要的检查周期。

常见问题

双臂配置的最低天花板高度是多少？

功能性双臂配置的装修后净高绝对最小值为2.8米（约9.2英尺）。低于此限值的高度将迫使副臂悬挂过低，违反1800mm的地面净空要求，并对临床医护人员造成严重的头部碰撞风险。

如何计算天花板支架的结构载荷？

结构计算必须同时考虑吊塔的静态重量（通常为100-150kg）以及悬臂完全伸展时产生的动态扭矩。工程师通常要求天花板楼板至少能承受500kg的局部剪切力，以确保满载的重症监护吊塔柱能够安全锚固。

安装后是否可以调节吊塔高度？

安装后的垂直调节非常有限。虽然控制塔上的某些托盘可以沿立柱导轨上下移动，但吊管和关节连接处的主要结构高度是固定的。任何重大的高度调整都需要拆卸设备并安装重新定制的悬挂管。

数据摘要：优化影响

严格遵守间隙准则和维护计划可为临床运营带来复合收益。如需进一步了解如何选择最佳配置，请参阅我们关于创伤应用的最佳设备配置。
