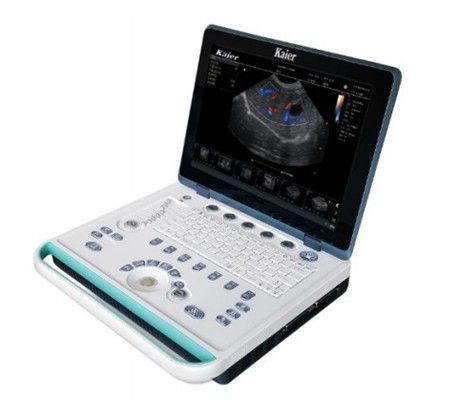

US-E80 彩色多普勒超声诊断仪采用 ARM 芯片架构，提供稳定简洁的操作系统。它支持多种成像模式（B、B+B、B+M、M、4B），拥有 256 级灰阶以及先进的图像处理功能。该扫描仪专为包括猪、牛、马、羊、狗和猫在内的多种动物的全面超声检查而设计。
Model-specific documentation
Check the covered model, language and document status before use. The manual supplied with the actual unit remains the controlling reference.
Product datasheet · English
HQS datasheet for the US-E80: product overview, features and the technical specifications published for this model. Confirm the ordered configuration in your quotation.
参数 | 规格 |
|---|---|
操作系统 | 采用ARM芯片架构，稳定、简洁、强大 |
显示 | 15英寸1024*768分辨率高清液晶屏 |
显示模式 | B、B+B、B+M、M、4B |
探头阵元 | 主机可自动识别并使用多种阵元探头（80阵元.96阵元.128阵元） |
图像预设 | 本机结合大量的临床经验，针对不同种类有不同的预设调节条件，并具备一键优化功能 |
扫描角度调节 | 可调 |
图像放大 | 独立旋钮 |
深度调节 | ≥20级可调 |
穿刺 | 带穿刺引导线，角度和位置可调 |
聚焦 | 聚焦位置可调，聚焦位置调节≥5档 |
影片播放 | ≥256帧 |
图像调节 | 上下、左右、亮度、聚焦位置、动态范围、扫查角度、帧相关、M速 |
图像存储 | ≥300帧。外接USB存储，单帧存储时间约≤9秒（存储速度与所用USB设备有关） |
图像处理 | 图像平滑/锐化、组织谐波、伽马校正、伪彩 |
注释和文字 | 日期、时钟、姓名、年龄、性别、医生、医院名称、图像注释 |
体标 | 24种 |
测量功能 | a)常规测量：距离、周长、面积、容积；b)心脏测量：左心房、右心房、左心室、右心室、主动脉、升主动脉、降主动脉、主动脉峡部；c)产科测量：孕周（双顶径、头臀长、孕囊、头颈径、腹部长径、心长径、颅骨径、躯干部径、子宫径）、卵黄囊、腹部、大腿骨、羊水量、股骨长、躯干部；d)腹部测量：肝脏、胆囊、肾脏、腹主动脉、髂动脉；e)浅表测量：甲状腺、精囊囊肿、睾丸、乳腺肿块、皮肤肿块；并有不同物种测量公式 |
报告功能 | 医院标准报告页面设置，可输入动物、医师、诊断结果等信息，并自动导入选定的诊断图像和检查测量数据 |
外部接口 | VGA接口、USB2.0接口、RS232接口 |
省电模式 | 面板按键灯可一键开启关闭，仪器6分钟不使用自动关机，按任意键可恢复工作 |
探头 | 80 阵元 R60 |
探测深度 | ≥160mm |
横向分辨率 | mm ≤3(深度≤80)≤4(8 ＜ 深度≤130) |
轴向分辨率 | mm ≤2(深度≤80)≤3(80 ＜ 深度≤130) |
盲区 | mm ≤5 |
水平几何位置准确性 | % ≤15 |
纵向几何位置准确性 | % ≤10 |
探头切片厚度指数 | mm ≤10 |
周长和面积测量偏差 | % ± 20 |
M 模式时间距离误差 | ± 10 |
探头工作声频频偏 | 探头工作声频与机器标称频率的偏差应在±15%以内 |
灰度 | 256级 |
电源范围 | AC 100V ～ 240V, 偏差±10%, 50Hz/60Hz, 偏差±1Hz. DC 14V ± 0.5V, 3A |
连续工作时间 | ≥8小时 |
电池组待机时间 | ≥2小时 |
以下差异取自各型号已公布的参数，最终配置以报价单为准。
本型号属于 US-P60 系列，系列总览页列出了全部型号的对比。 查看系列总览
| 参数 | US-E80当前型号 | US-L6 | US-P60 | US-T5 |
|---|---|---|---|---|
| 显示模式 | B、B+B、B+M、M、4B | — | — | 单图, 双图, 四图 |
| 体标 | 24种 | — | — | ≥ 18种可选 |
| 伪彩色 | — | 0 - 12, 可调 | — | 0 - 5 |
| 灰度图 | — | 0 - 7, 7级可调 | — | 0 - 7 |
| 线密度 | — | 低, 中, 高, 3级可调 | — | 低、中、高、3级可调 |
| 降噪 | — | 0 - 14 | — | 0 - 14, 4级可调 |
| 频率 | — | 4.5MHz, 6.0MHz | — | 2.5MHz, 3.0MHz |
| 参数显示 | — | ≥4种，可调 | — | ≥4种, 可调 |
| 速度标尺 | — | 3 - 2288cm/s (不同探头范围不同) | — | 32.8 - 328cm/s (不同探头范围不同) |
| 频谱包络功能 | — | 实时自动频谱包络，手动频谱包络等。系统自动分析并显示PSV、EDV、RI、PI、S/D、HR、ACC等各种数据 | — | 实时自动频谱包络, 手动频谱包络等。 |
| 动态范围 | — | 10 - 95，步长5 | — | 20 - 280, 20级可调 |
| 线阵探头 (探测深度: 20 - 128mm) 基频 | — | 6.0MHz/ 7.5MHz/ 8.5MHz/ 10.0MHz | — | 6.0MHz/ 7.5MHz/ 8.5MHz/ 10.0MHz 谐波频率: H10.0MHz |
| 微凸探头 R15 (探测深度: 30 - 111mm) 基频 | — | 4.0MHz/ 6.0MHz/ 7.0MHz/ 8.0MHz | — | 4.0MHz/ 6.0MHz/ 7.0MHz/ 8.0MHz 谐波频率: H8.0MHz |
| 微凸探头 R11 (探测深度: 30 - 111mm) 基频 | — | 4.5MHz/ 6.0MHz/ 7.0MHz/ 9.0MHz | — | 4.5MHz/ 6.0MHz/ 7.0MHz/ 9.0MHz 谐波频率: H8.0MHz |
