Branchendaten zeigen, dass Tierarztpraxen und klinische Labore, die Umluft-Thermikgeräte einsetzen, einen Effizienzverlust von 35 % bei der Instrumentenaufbereitung und Probeninkubation verzeichnen, wenn die Luftzirkulationssysteme eine unzureichende Leistung erbringen. Bei Geräten wie demDHG-Serie Trockenschrank, ist der Lüftermotor die entscheidende Komponente, die eine gleichmäßige Wärmeverteilung gewährleistet. Wenn dieser Motor an Leistung verliert, können die resultierenden Temperaturgradienten mikrobiologische Proben beeinträchtigen, die Trocknungszeiten von Glaswaren verlängern und den Durchlauf chirurgischer Instrumente verzögern.
Dieser technische Bericht beschreibt spezifische Luftstromdiagnosen, bewertet die betrieblichen Auswirkungen von Lüftermotorausfällen und legt ein datengestütztes Wartungsprotokoll fest, um einen konsistenten klinischen Laborbetrieb zu gewährleisten.
Effizienzsteigerungen: Die Zahlen sprechen für sich

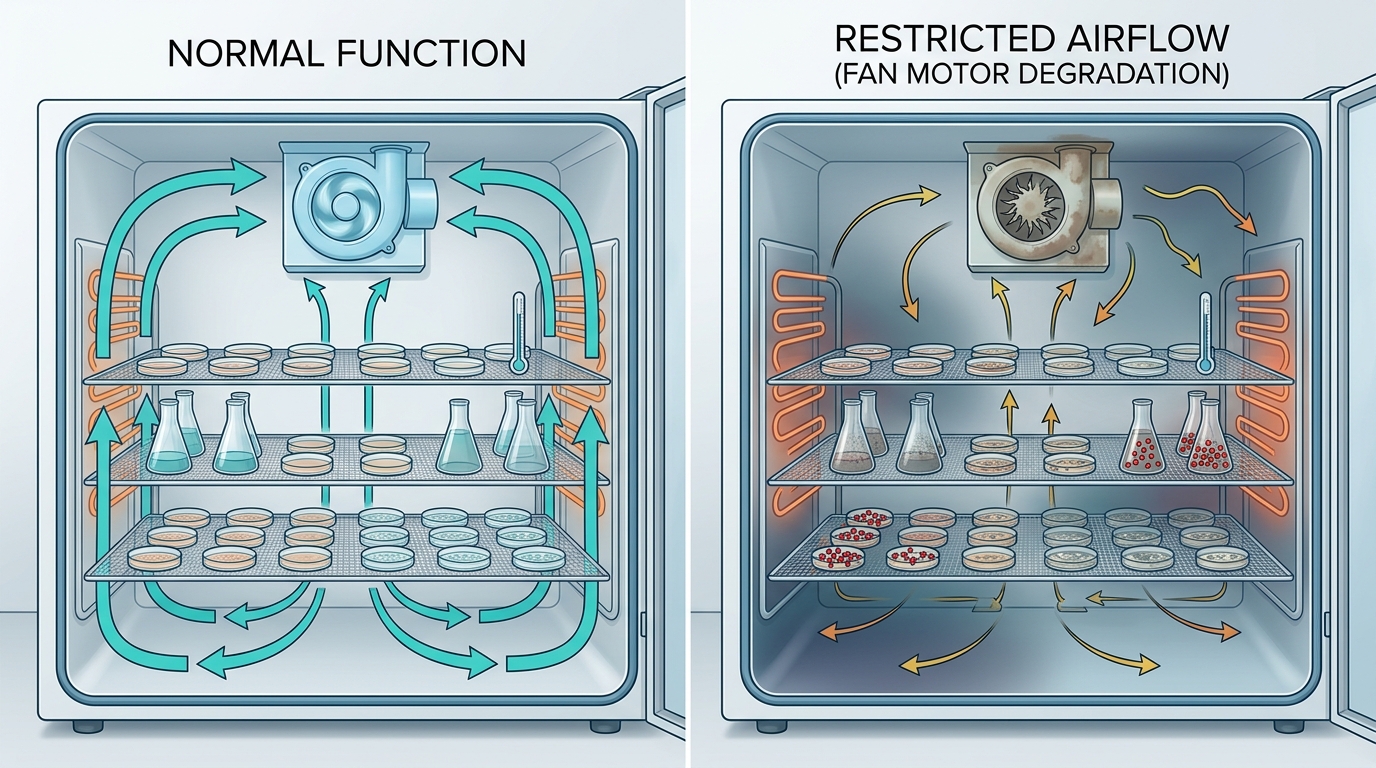

Die Umlufttrocknung basiert vollständig auf der präzisen Drehzahl des internen Lüftermotors, um erwärmte Luft durch die Kammer zu leiten. Bei optimaler Leistung hält ein Standard-Trockenschrank eine Temperaturhomogenität von ±1,0 °C aufrecht. Die Daten unseres technischen Labors belegen, dass ein nachlassender Lüftermotor – selbst wenn er nur 15 % unter seiner Nenndrehzahl arbeitet – diesen Temperaturgradienten auf ±5,0 °C oder mehr ausweiten kann.
Diese thermische Trägheit wirkt sich direkt auf die klinischen Arbeitsabläufe aus. In einer Praxis mit hohem Durchsatz, die OP-Sets vorbereitet, bedeutet ein Effizienzverlust von 35 %, dass ein Trocknungszyklus, der normalerweise 45 Minuten dauert, sich auf über eine Stunde verlängert. Durch die proaktive Überwachung akustischer Veränderungen und der Luftströmungsgeschwindigkeit an den Abluftöffnungen können Kliniken verschlissene Lüfterkondensatoren oder Lager austauschen, bevor diese zu einem vollständigen Komponentenausfall führen, und so die grundlegenden Effizienzkennzahlen aufrechterhalten.
Diagnose-Workflow: Eingrenzen von 4 Lüftermotor-Fehlern

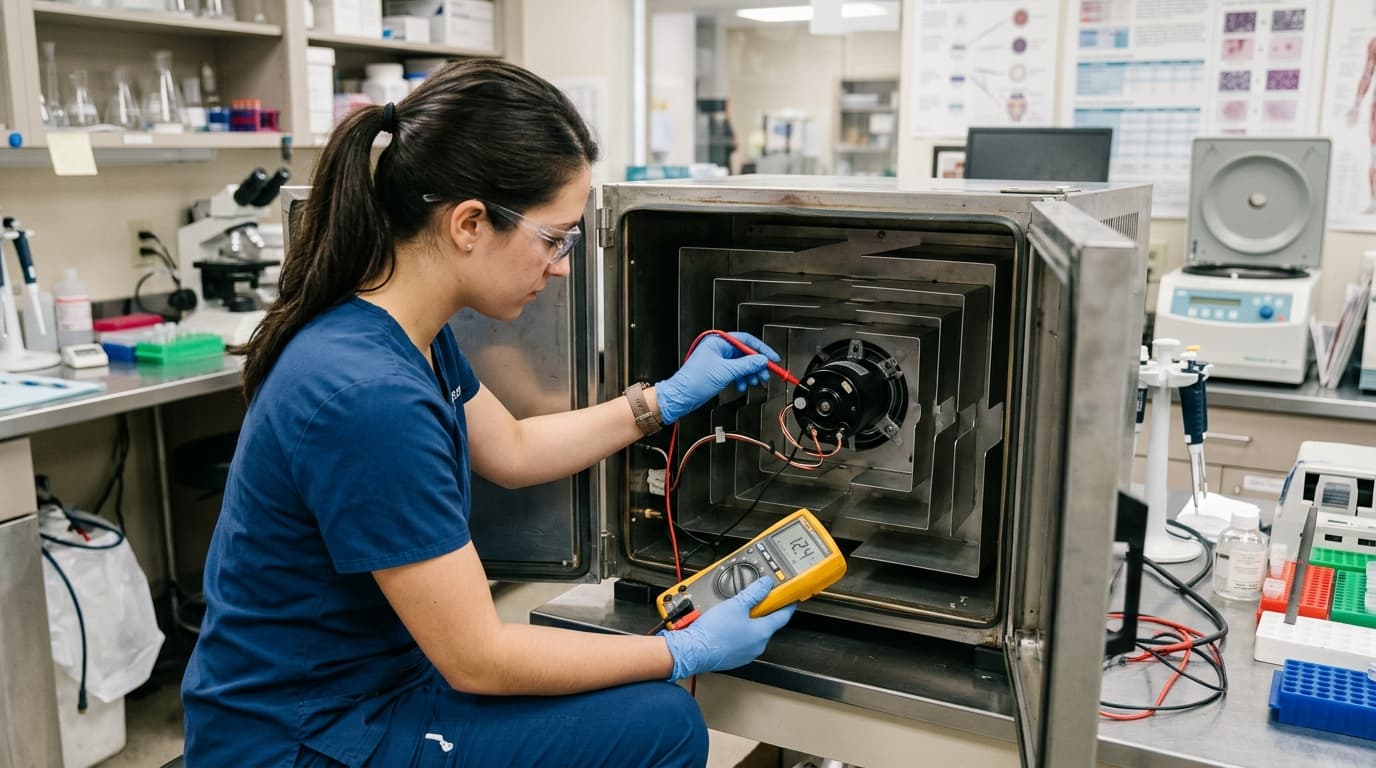

Die Ermittlung der Ursache für eine Luftstrombeschränkung erfordert die Abgrenzung elektrischer von mechanischen Problemen. Techniker sollten bei der Diagnose thermischer Abweichungen auf vier spezifische Fehlermodi achten.
Erstens äußern sich verschlissene Lager typischerweise durch ein hochfrequentes Pfeifgeräusch, das zunimmt, wenn die Kammer die Maximaltemperatur erreicht. Zweitens führt ein defekter Betriebskondensator dazu, dass der Motor zwar brummt, das Lüfterrad jedoch nicht dreht. Drittens verursacht ein blockiertes Lüfterrad – oft bedingt durch Rückstände oder geschmolzenen Kunststoff infolge unsachgemäßer Beladung – starke Vibrationen, die sich auf das Außengehäuse übertragen. Schließlich führen Spannungsabfälle oder Verdrahtungsfehler zu einem intermittierenden Betrieb, bei dem der Lüfter vorzeitig abschaltet, während die Heizelemente weiterhin aktiv bleiben.
Basierend auf klinischen Beobachtungen von HQS während routinemäßiger Geräteaudits sind fast 40 % der vermeintlichen Ausfälle von Heizelementen in Warmluftgeräten tatsächlich auf ein blockiertes Gebläserad oder einen gealterten Motorkondensator zurückzuführen, die eine ordnungsgemäße Wärmeverteilung verhindern.
3 Einstellungen, die die Behandlungszeit verkürzen
Die Optimierung der physischen Einstellungen des Ofens reduziert direkt die Belastung des Lüftermotors, wodurch das Risiko eines vorzeitigen Ausfalls gesenkt und gleichzeitig die Zykluszeiten verkürzt werden.

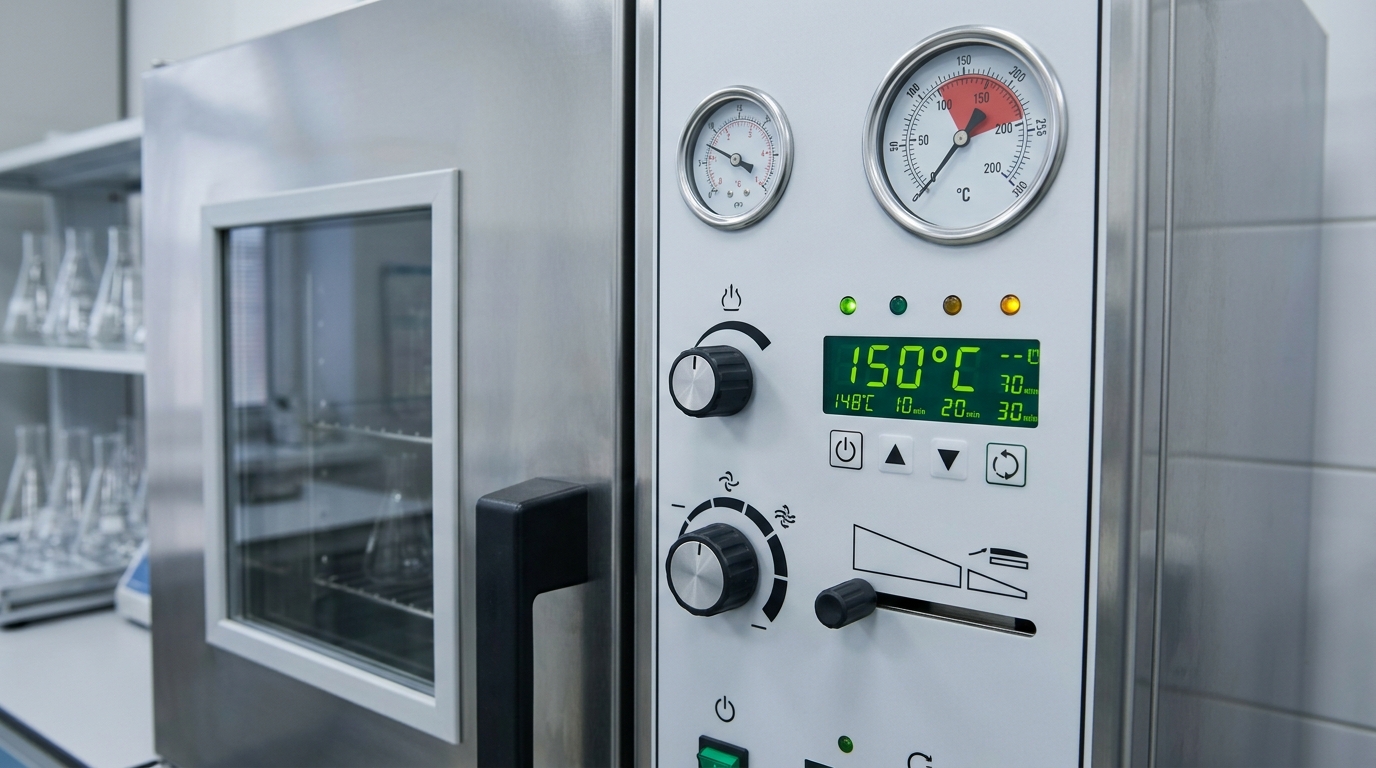

- Dämpferkonfiguration:Das Öffnen der Abluftklappe auf 30 % während der initialen Trocknungsphase ermöglicht das Entweichen feuchtigkeitsgesättigter Luft, wodurch die Luftdichte verringert und die Motorbelastung reduziert wird.
- Schwellenwerte für Beladungsdichte:Die strikte Einhaltung einer maximalen Belegung der Regalböden von 70 % gewährleistet ausreichende Rückluftwege. Das Blockieren der hinteren oder seitlichen Leitbleche erhöht den statischen Druck auf den Lüfter.
- Ziel-Sollwerte:Die Verwendung gestufter Heizprofile anstelle einer sofortigen Anforderung der Maximaltemperatur verhindert, dass der Lüfter während der anfänglichen Aufwärmphase kontinuierlich gegen einen hohen thermischen Widerstand arbeitet.
Die routinemäßige Anwendung dieser drei Parameter reduziert die Gesamttrocknungszeiten um 20–25 % bei gleichzeitiger Stabilisierung der Stromaufnahme des Motors.
Fehlerquote: Geschultes vs. ungeschultes Personal
Die Fehlbedienung klinischer Geräte ist quantifizierbar. Betriebliche Auswertungen zeigen einen deutlichen Unterschied bei den Fehlerquoten zwischen Personal, das formal in Bezug auf Beladungskonfigurationen geschult wurde, und ungeschultem Personal.
Ungeschultes Personal stapelt häufig Gegenstände direkt vor den Abluftöffnungen. Diese Einschränkung zwingt den Lüftermotor dazu, außerhalb seiner ausgelegten statischen Druckkennlinie zu arbeiten, wodurch die Temperaturen der internen Motorwicklungen ansteigen. Einrichtungen, die grundlegende Schulungen zur Luftführung umsetzen, berichten von einer 60-prozentigen Reduzierung der Alarme zur thermischen Gleichmäßigkeit. Darüber hinaus ist geschultes Personal statistisch gesehen eher in der Lage, mechanische Geräusche im Frühstadium (wie z. B. Lagerverschleiß) zu erkennen, bevor diese zu einem totalen Motorausfall führen.
Diskrepanzen im thermischen Profil in klinischen Szenarien
Die Anforderungen an den Lüftermotor variieren je nach klinischem Szenario erheblich. Das Verständnis dieser Anforderungen unterstützt eine präzise Fehlersuche und Gerätezuordnung.
In der Hochdurchsatz-Operationsvorbereitung werden häufig Geräte eingesetzt, um Metallinstrumente schnell zu trocknen, bevor diese überführt werden inVeterinärautoklavenDies erfordert maximale Lüftergeschwindigkeit und häufige Türöffnungen, was den Motor aufgrund der Anforderungen an eine schnelle Temperaturwiederherstellung einer hohen mechanischen Belastung aussetzt. Umgekehrt verschiebt sich die Priorität bei der Verwendung als Laborinkubator für empfindliche Zellkulturen oder Mikrobiologieplatten auf einen turbulenzarmen Dauerbetrieb. In diesen Szenarien mit niedriger Geschwindigkeit treten elektrische Fehler wie Kondensatorverschleiß deutlicher zutage, da der Motor Schwierigkeiten hat, stabile niedrige Drehzahlen ohne Stillstand aufrechtzuerhalten.
Ausfallkosten pro Stunde durch Fehlbedienung
Das Verständnis der finanziellen Auswirkungen von Ausfällen der Lüftermotoren rechtfertigt die Einführung strenger Protokolle zur vorbeugenden Wartung. Die folgende Tabelle enthält die Diagnosematrix für häufige Fehler, deren Symptome sowie die geschätzten klinischen Auswirkungen.
| Fehlerkategorie | Klinisches Symptom | Auswirkungen auf den Arbeitsablauf | Geschätzte Reparaturkosten (USD) |
|---|---|---|---|
| Degradierter Kondensator | Motor brummt, kein Luftstrom, rapider Temperaturanstieg | Vollständiger Verlust der Kammeruniformität; Zyklusabbruch | 45 $ – 85 $ |
| Lagerschaden | Akustisches Pfeifen, erhöhte Vibrationen | Gestörte empfindliche Inkubationen; allmählicher Drehzahlverlust | 120–200 $ |
| Impeller-Blockierung | Lautes Klappern, physische Gehäusevibration | Mögliche Beschädigung interner Heizelemente | 0 $ (wenn frei) – 150 $ (wenn verbogen) |
| Verkabelung / Spannungsabfall | Intermittierendes Lüftertakten, unregelmäßige Temperaturen | Unzuverlässige Sterilisationsvorbereitung; nicht bestandene QS-Tests | 90 $ – 250 $ |
Wartungsintervall-Benchmarks
Eine konsequente Wartung ist die wichtigste Schutzmaßnahme gegen unerwartete Ausfälle des Luftstroms. Für ein tieferes Verständnis der Wechselwirkungen zwischen diesen Parametern und dem Kammerdesign, siehe QuerverweiseOptimierung der thermischen GleichmäßigkeitDie Einhaltung der Grundsätze wird dringend empfohlen. Der folgende Plan führt die obligatorischen Prüfungen für das Luftzirkulationssystem im Detail auf.
| Frequenz | Aufgabe | Hauptaktion |
|---|---|---|
| Täglich | Akustische & visuelle Prüfung | Achten Sie beim Anlaufen auf ungewöhnliche Lagergeräusche. Stellen Sie durch Sichtprüfung sicher, dass die internen Rücklauföffnungen nicht durch die aktuelle Beladung blockiert sind. |
| Wöchentlich | Lüftungsabstand | Interne Leitbleche und externe Abluftklappen abwischen. Sicherstellen, dass keine Staubansammlungen die Umgebungsluftzufuhr behindern. |
| Monatlich | Überprüfung der Stromaufnahme | Messen Sie die Stromaufnahme des Lüftermotors mit einer Stromzange. Vergleichen Sie den Wert mit der Referenzspezifikation, um eine frühzeitige Verschlechterung der Motorwicklung zu identifizieren. |
| Jährlich | Umfassende Inspektion | Rückseitige Wartungsabdeckung entfernen. Impeller auf Unwucht/Verzug prüfen, Kapazitätswert des Kondensators in Mikrofarad messen und Anzugsmoment der Befestigungselemente kontrollieren. |
Datenzusammenfassung: Optimierungsauswirkung
Die Zusammenführung der erörterten Kennzahlen verdeutlicht, wie ein striktes Luftstrommanagement und die Motorwartung die Gesamteffizienz des Labors verbessern.
| Metrisch | Baseline (nicht optimiert) | Optimiert (Trainiert & Gewartet) | Netto-Verbesserung |
|---|---|---|---|
| Thermischer Gradient | ±5,0°C | ±1,0 °C | 4,0 °C engere Toleranz |
| Durchschnittlicher Trocknungszyklus | 65 Minuten | 45 Minuten | 30 % schnellere Durchlaufzeit |
| Vorzeitige Motorausfallrate | 12 % jährlich | < 3 % jährlich | 75 % Reduzierung der Ausfälle |
| Bediener-Ladefehler | Allgemein (Lüftungsschlitze blockiert) | Selten (70-%-Regel angewendet) | Verbesserte statische Druckstabilität |
Häufig gestellte Fragen
Was ist das früheste Anzeichen für einen Ausfall des Lüftermotors in einem Trockenschrank?
Das früheste Anzeichen ist üblicherweise eine akustische Veränderung, insbesondere ein hochfrequentes Pfeifen oder ein tiefes, resonantes Brummen während der anfänglichen Aufheizphase. Dies geht tatsächlichen Temperaturabfällen voraus und deutet entweder auf Lagerverschleiß oder Kondensatorermüdung hin.
Wie führt eine Überladung der Kammer zum Durchbrennen des Lüftermotors?
Eine Überbeladung blockiert die internen Rückluftkanäle, was den statischen Druck innerhalb der Kammer drastisch erhöht. Der Lüftermotor muss eine höhere Leistung erbringen, um die Luft durch die verengten Bereiche zu fördern, was zu einer erhöhten Stromaufnahme, einer Überhitzung der Motorwicklungen und schließlich zum Ausfall führt.
Kann eine Klinik den Lüftermotorkondensator vor Ort austauschen?

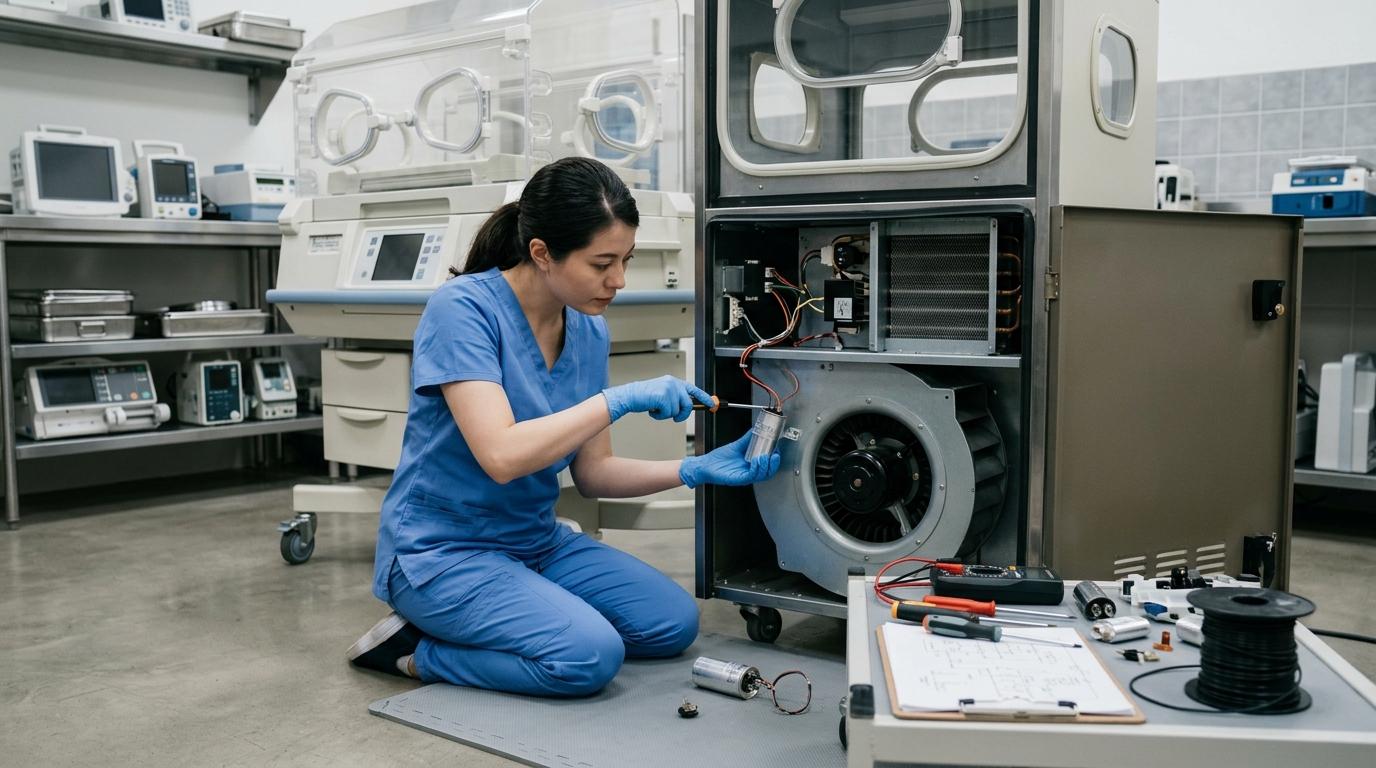

Ja, der Austausch eines Betriebskondensators ist ein unkomplizierter elektrischer Vorgang, der von geschultem technischem Wartungspersonal durchgeführt werden kann. Er erfordert das Trennen der Stromversorgung, das Entladen des alten Kondensators und das Anschließen des Ersatzteils, was in der Regel weniger als 20 Minuten dauert und einen kostspieligen Austausch des kompletten Motors verhindert.
Warum überschreitet die Temperatur den Sollwert, wenn der Lüfter ausfällt?
Ohne eine erzwungene Luftzirkulation zur Wärmeverteilung staut sich die thermische Energie direkt an den Heizelementen. Abhängig von seiner Position misst der interne Temperatursensor unter Umständen eine niedrigere Temperatur und veranlasst die Heizelemente zum weiteren Aufheizen, was zu einer schweren lokalen Überhitzung und einem Überschwingen der Kammertemperatur führt.
